产品特点
预组装与预校准太赫兹组件
专为透射或反射实验优化设计
附带技术合格证与检测报告
产品描述
TERAVIL 可提供用于透射或反射实验的基础型预组装、预对准太赫兹组件套件。标准套件包含光电导天线太赫兹发射器与探测器、太赫兹发射 / 探测器安装台（MNT）、太赫兹光束引导光学元件以及样品架。所有组件均装配在尺寸为 25×45 cm的底板上，或安装在 47 cm长的光学导轨上。
太赫兹光束路径已完成预对准，因此仅需将激光束注入太赫兹发射器与探测器即可。激光器需满足以下参数：脉冲宽度约 100 fs，重复频率在 10–100 MHz范围内，激光波长约 780 nm或 1060nm。

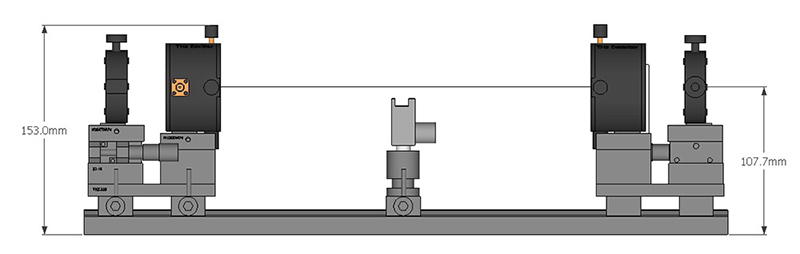

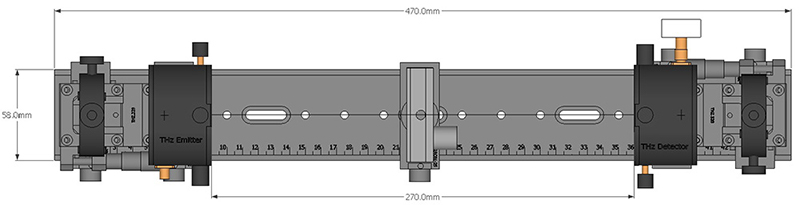

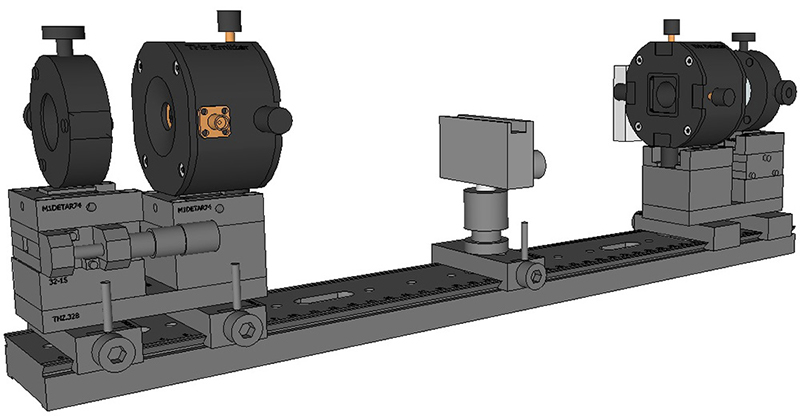

组件 1—— 太赫兹发射器、探测器及样品架安装于 47 厘米光学导轨上
包含：47 cm 光学导轨、太赫兹发射器、太赫兹探测器、太赫兹发射器/探测器安装台（2个）、样品架。
| 参数 | 数值或型号 |
| 太赫兹发射器 | EMT-8 或 EMT-10 |
| 太赫兹接收器 | DET-8 或 DET-10 |
| 太赫兹发射器或接收器安装架 | MNT |
| 光束高度* | 107mm |
| 太赫兹发射器和接收器距离 | 270mm |
| 太赫兹光束直径 | 10mm |
*可根据需求通过加装标准厚度为 15 毫米或 25 毫米的附加板材增加光束高度。

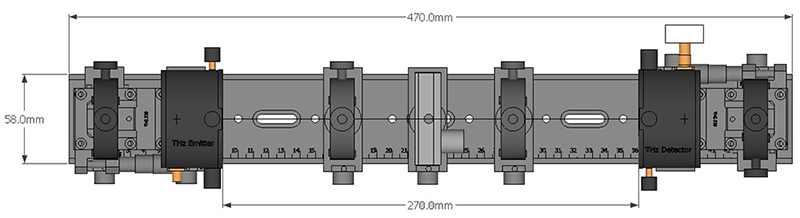

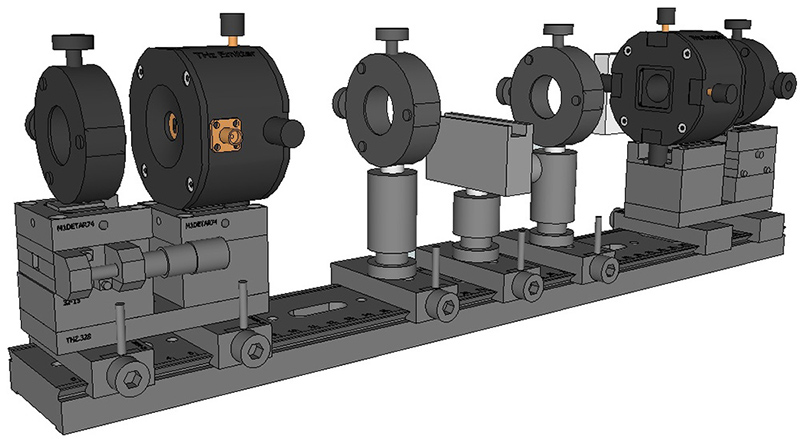

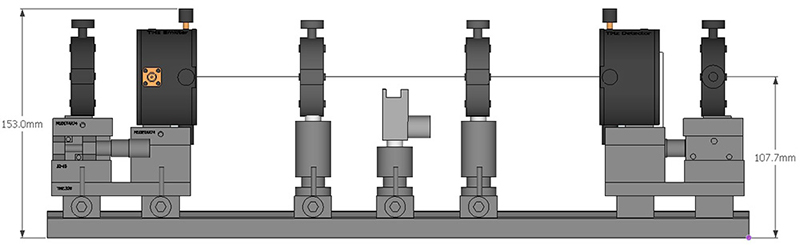

组件2——太赫兹发射器、探测器和样品架安装在带高密度聚乙烯透镜的47cm光学导轨上
包含：47 cm 光学导轨、太赫兹发射器、太赫兹探测器、太赫兹发射器/探测器安装台（2个）、HDPE透镜（2个）、样品架。
| 参数 | 值或使用型号 |
| 太赫兹发射器 | EMT-8或EMT-10 |
| 太赫兹探测器 | DET-8或DET-10 |
| 太赫兹发射器/探测器安装台 | MNT |
| 光束高度* | 107 mm |
| 太赫兹透镜 | HDPE |
| 太赫兹发射器与探测器间距 | 270 mm |
| 太赫兹光束直径 | 4-5 mm |
*可根据要求通过添加标准高度为15或25 mm 的附加板增加光束高度。

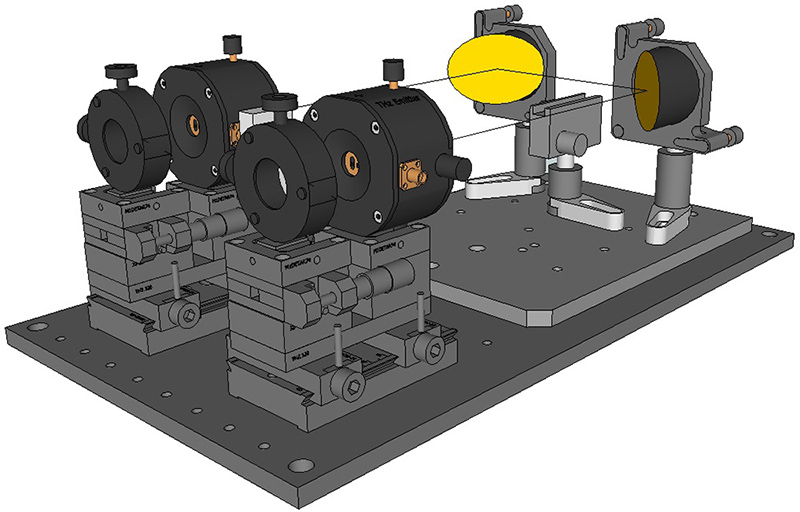

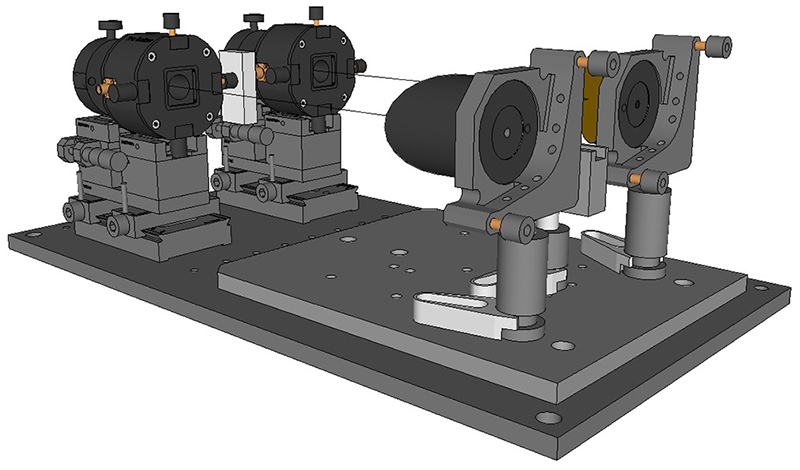

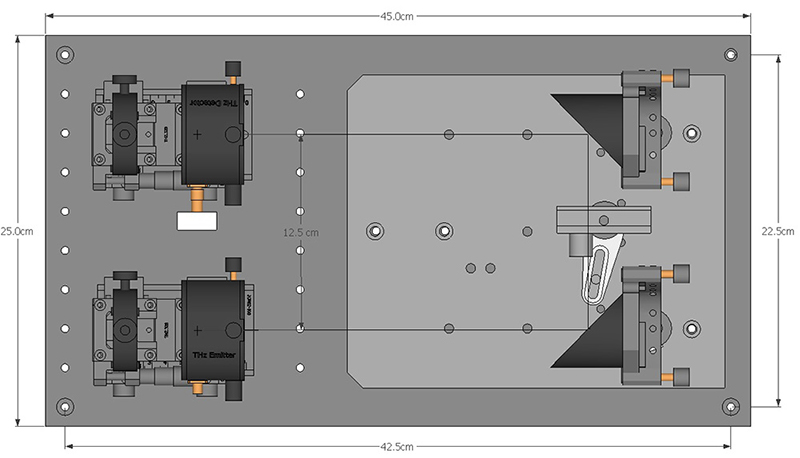

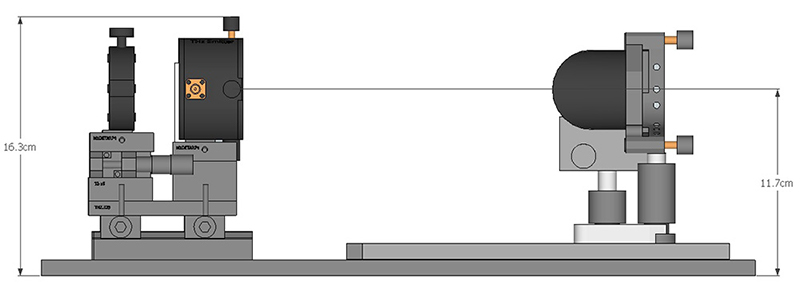

组件3——太赫兹发射器和探测器安装在25×45 cm基板上，带两个抛物面镜的透射模块和样品架
包含：25×45 cm 基板、太赫兹发射器、太赫兹探测器、太赫兹发射器/探测器安装台（2个）、透射模块（20×24 cm 透射模块板、2英寸90°离轴抛物面镜（2个）、样品架）。
注：透射模块可拆卸，可轻松更换为反射模块（需单独订购）。太赫兹光路保持不变。
| 参数 | 值或使用型号 |
| 太赫兹发射器 | EMT-8或EMT-10 |
| 太赫兹探测器 | DET-8或DET-10 |
| 太赫兹发射器/探测器安装台 | MNT |
| 光束高度* | 11.7 cm |
| 太赫兹光学元件 | 90 °离轴抛物面镜，2英寸 |
| 太赫兹发射器与探测器间距 | 62.5 cm |
| 太赫兹光束直径 | 1-2 mm |
*可根据要求通过添加标准高度为15或25 mm 的附加板增加光束高度。

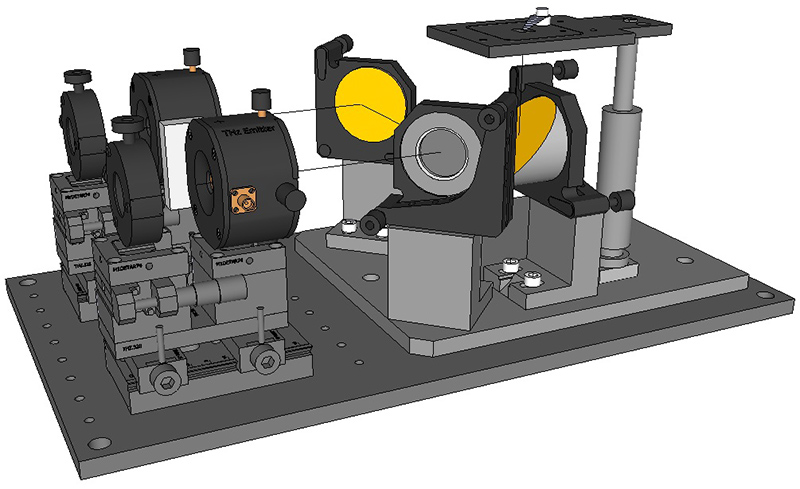

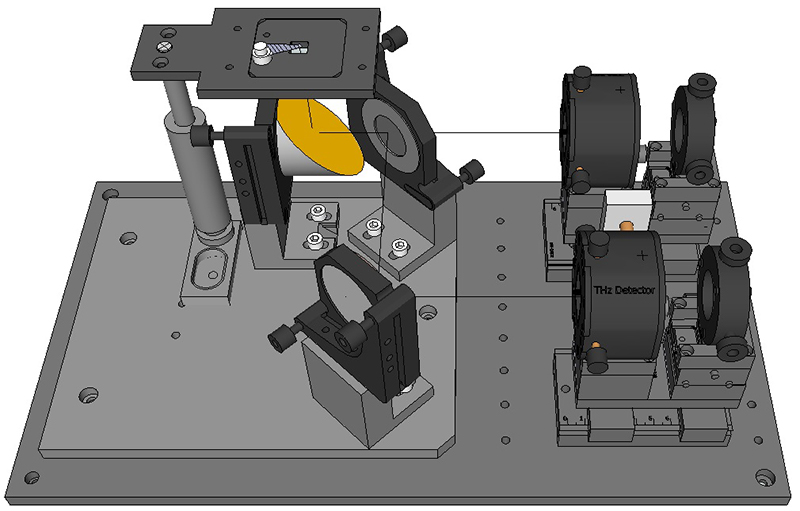

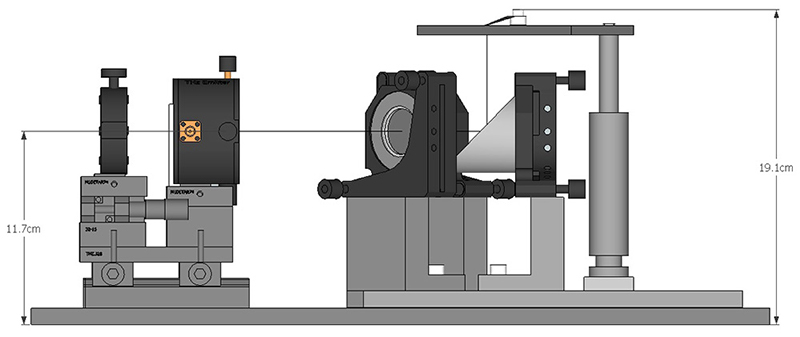

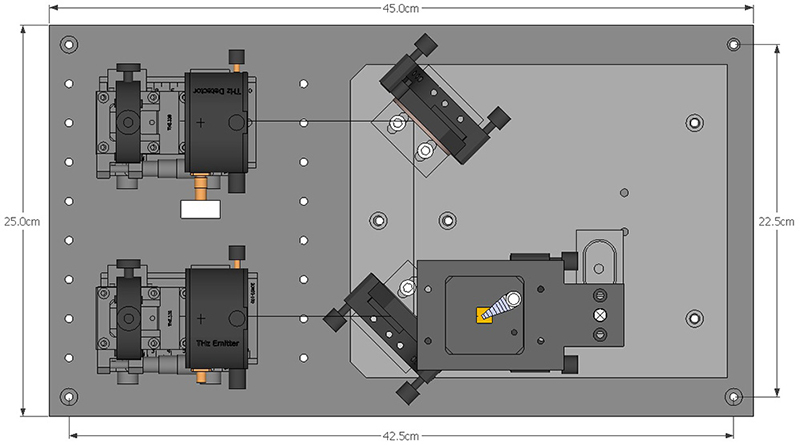

组件4——太赫兹发射器和探测器安装在25×45 cm基板上，带HRFZ-Si分束器、抛物面镜、金属镜和样品架的反射模块（0°）
包含：25×45 cm 基板、太赫兹发射器、太赫兹探测器、太赫兹发射器/探测器安装台（2个）、反射模块（20×24 cm 反射模块板、2英寸90°离轴抛物面镜、Si分束器、金属镜、样品架、带5×5、10×10和25×25 mm 孔的样品架板）。
注：反射模块可拆卸，可轻松更换为透射模块（需单独订购）。透射和反射模块设计为在切换配置时，太赫兹脉冲在时间上大致出现在同一位置。
| 参数 | 值或使用型号 |
| 太赫兹发射器 | EMT-8或EMT-10 |
| 太赫兹探测器 | DET-8或DET-10 |
| 太赫兹发射器/探测器安装台 | MNT |
| 光束高度* | 11.7 cm |
| 太赫兹光学元件 | 2英寸90°离轴抛物面镜、Si分束器、金属镜 |
| 太赫兹发射器与探测器间距 | 62.5 cm |
| 太赫兹光束直径 | 1-2 mm |
| 配置 | 反射，法向入射角 |
*可根据要求通过添加标准高度为15或25 mm 的附加板增加光束高度。

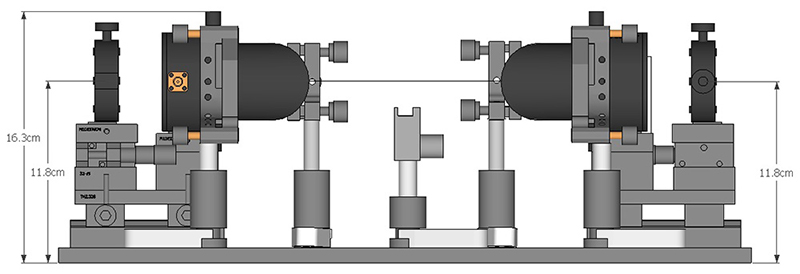

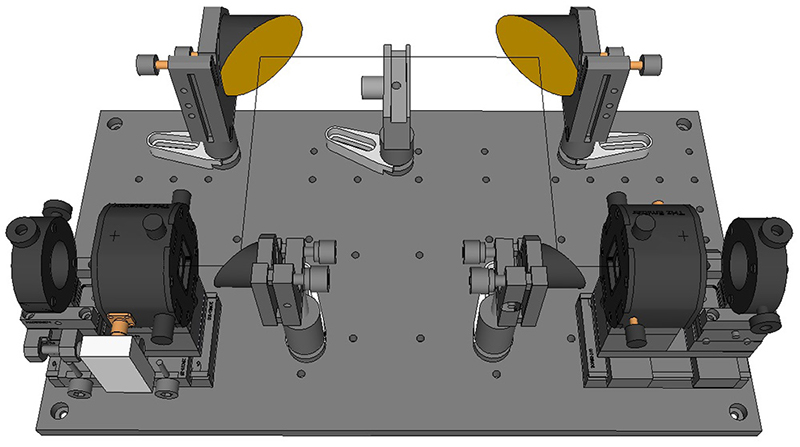

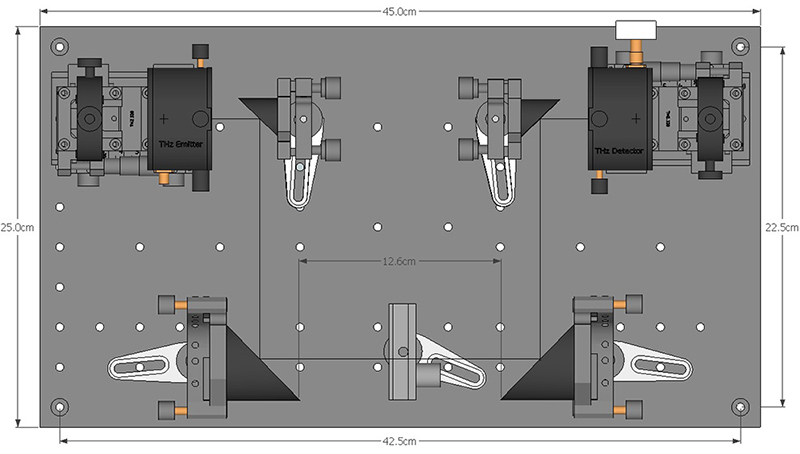

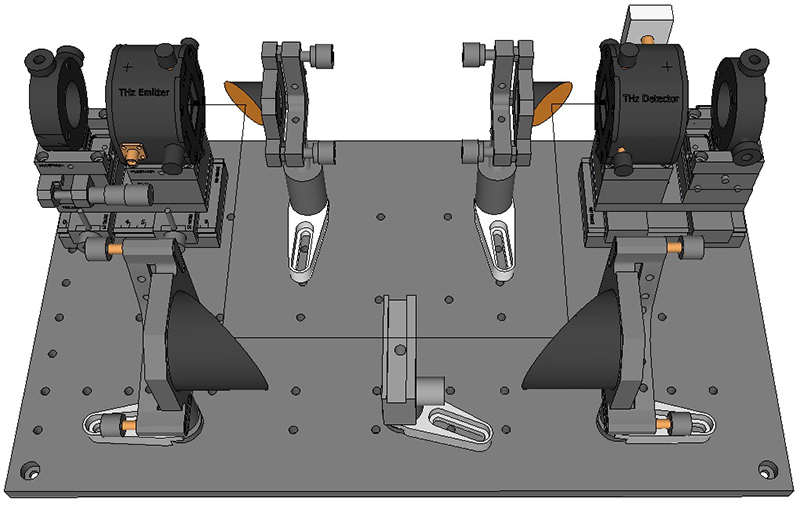

组件5——太赫兹发射器和探测器安装在25×45 cm基板上，带四个抛物面镜的透射装置和样品架
包含：25×45 cm 基板、太赫兹发射器、太赫兹探测器、太赫兹发射器/探测器安装台（2个）、2英寸90°离轴抛物面镜（2个）、1英寸90°离轴抛物面镜（2个）、样品架。
| 参数 | 值或使用型号 |
| 太赫兹发射器 | EMT-8或EMT-10 |
| 太赫兹探测器 | DET-8或DET-10 |
| 太赫兹发射器/探测器安装台 | MNT |
| 光束高度* | 11.8 cm |
| 太赫兹光学元件 | 90 °离轴抛物面镜，2英寸和1英寸 |
| 太赫兹发射器与探测器间距 | 60 cm |
| 太赫兹光束直径 | 2-3 mm |
*可根据要求通过添加标准高度为15或25 mm 的附加板增加光束高度。

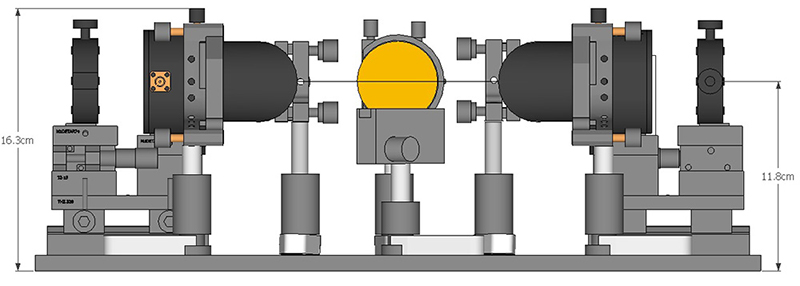

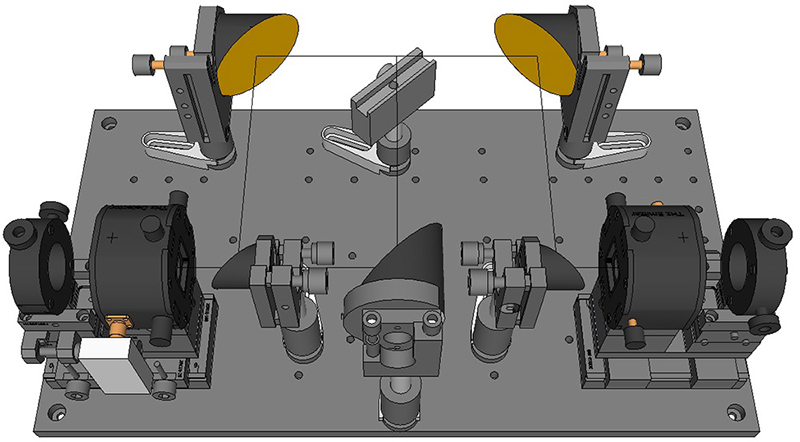

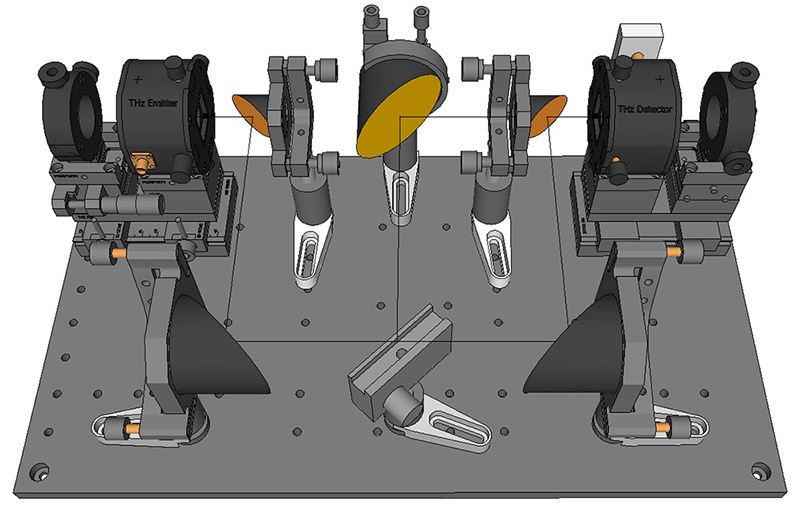

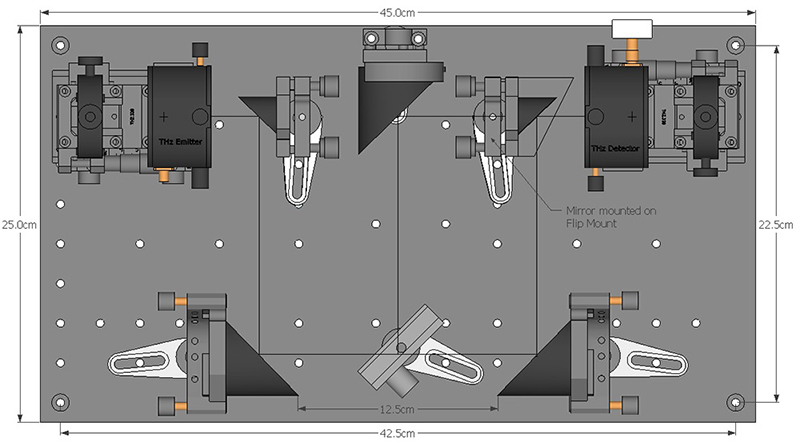

组件6——太赫兹发射器和探测器安装在25×45 cm基板上，带四个抛物面镜的透射装置、样品架和带抛物面镜的反射装置（45°）
包含：25×45 cm 基板、太赫兹发射器、太赫兹探测器、太赫兹发射器/探测器安装台（2个）、2英寸90°离轴抛物面镜（3个）、1英寸90°离轴抛物面镜（2个）、样品架。
注：通过打开/关闭太赫兹探测器前带抛物面镜的翻转镜实现透射和反射模式切换。
| 参数 | 值或使用型号 |
| 太赫兹发射器 | EMT-8或EMT-10 |
| 太赫兹探测器 | DET-8或DET-10 |
| 太赫兹发射器/探测器安装台 | MNT |
| 光束高度* | 11.8 cm |
| 太赫兹光学元件 | 90 °离轴抛物面镜，2英寸和1英寸 |
| 太赫兹发射器与探测器间距 | 60 cm |
| 太赫兹光束直径 | 2-3 mm |
| 配置 | 透射和45°入射角反射 |
*可根据要求通过添加标准高度为15或25 mm的附加板增加光束高度。
订购信息
| 型号 | 适用激光 | 描述/备注 |
| 组件1-800 | 800 nm | 太赫兹发射器、探测器和样品架安装在47 cm 光学导轨上 |
| 组件2-800 | 800 nm | 太赫兹发射器、探测器和样品架安装在带高密度聚乙烯透镜的47 cm 光学导轨上 |
| 组件3-800 | 800 nm | 太赫兹发射器和探测器安装在25×45 cm 基板上，带两个抛物面镜的透射模块和样品架 |
| 组件4-800 | 800 nm | 太赫兹发射器和探测器安装在25×45 cm 基板上，带HRFZ-Si分束器、抛物面镜、金属镜和样品架的反射模块（0°） |
| 组件5-800 | 800 nm | 太赫兹发射器和探测器安装在25×45 cm 基板上，带四个抛物面镜的透射装置和样品架 |
| 组件6-800 | 800 nm | 太赫兹发射器和探测器安装在25×45 cm 基板上，带四个抛物面镜的透射装置、样品架和带抛物面镜的反射装置（45°） |
| 组件1-1060 | 1060nm | 太赫兹发射器、探测器和样品架安装在47 cm 光学导轨上 |
| 组件2-1060 | 1060nm | 太赫兹发射器、探测器和样品架安装在带高密度聚乙烯透镜的47 cm 光学导轨上 |
| 组件3-1060 | 1060nm | 太赫兹发射器和探测器安装在25×45 cm 基板上，带两个抛物面镜的透射模块和样品架 |
| 组件4-1060 | 1060nm | 太赫兹发射器和探测器安装在25×45 cm 基板上，带HRFZ-Si分束器、抛物面镜、金属镜和样品架的反射模块（0°） |
| 组件5-1060 | 1060nm | 太赫兹发射器和探测器安装在25×45 cm 基板上，带四个抛物面镜的透射装置和样品架 |
| 组件6-1060 | 1060nm | 太赫兹发射器和探测器安装在25×45 cm 基板上，带四个抛物面镜的透射装置、样品架和带抛物面镜的反射装置（45°） |
