T-SPEC实时太赫兹光谱仪

立即咨询

产品详情

功能

宽频谱范围可达5THZ
高动态范围>90dB@0.4THz
实时数据采集，最高可达10光谱/秒
高达1GHz的优异频谱分辨率
快速延迟线的“无轴承”设计——几乎无限使用寿命
传输、反射、光学泵浦太赫兹探针模式
高空间分辨率太赫兹成像
完全的电脑控制
用户友好的软件

应用

化学材料表征
半导体中的载流子寿命与迁移率
介电性能与复折射率
超材料研究
医学与生物领域的无损检测研究
厚度测量

描述

TERAVIL提供的实时太赫兹光谱仪是用于脉冲太赫兹波研究应用的高效工具。该仪器设计简洁可靠，操作简便，且可根据具体需求进行定制。

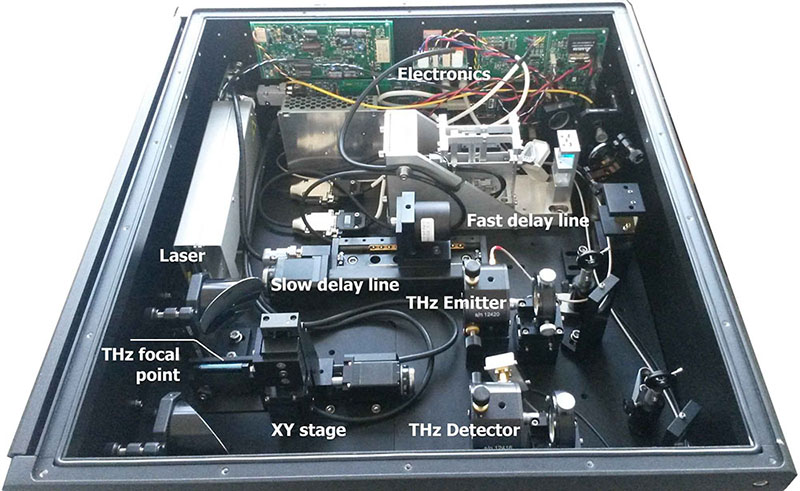

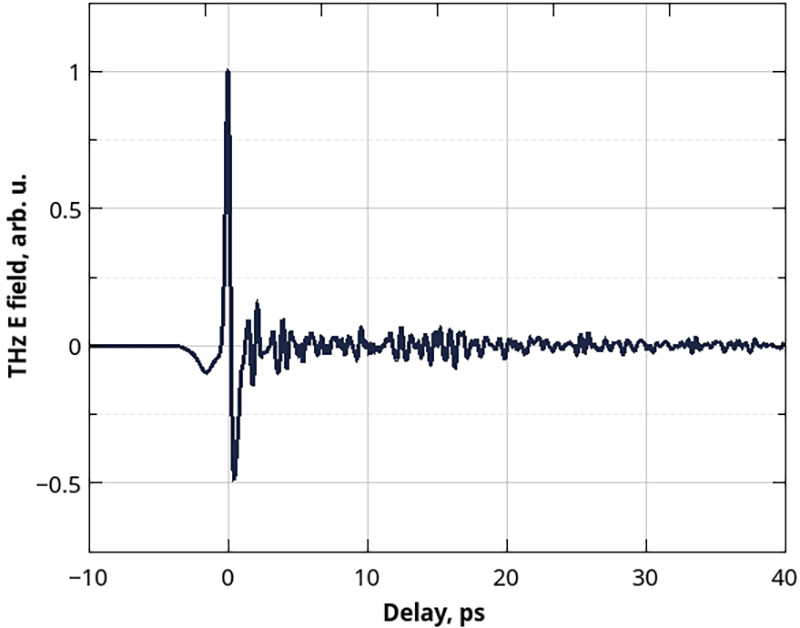

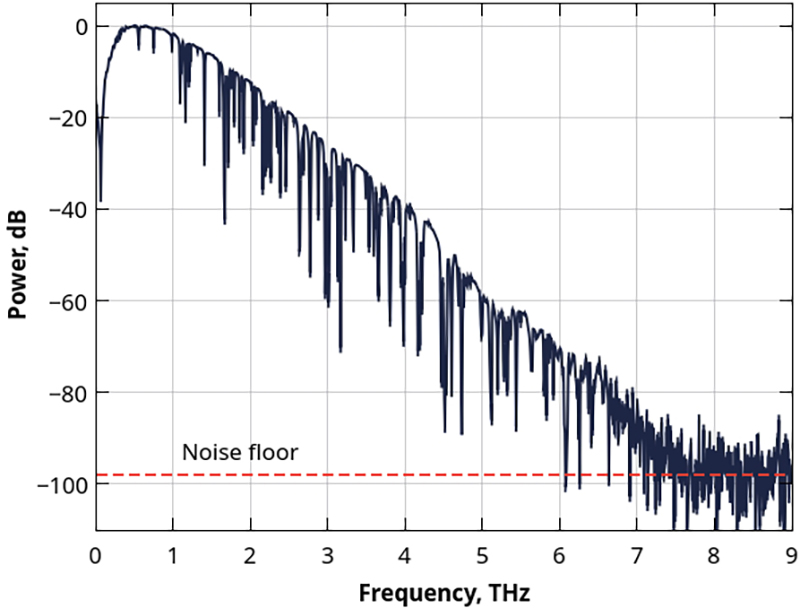

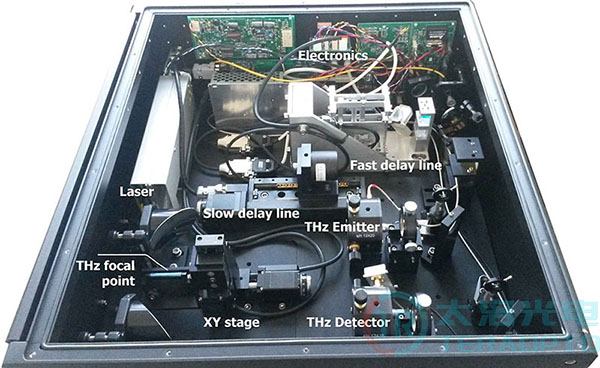

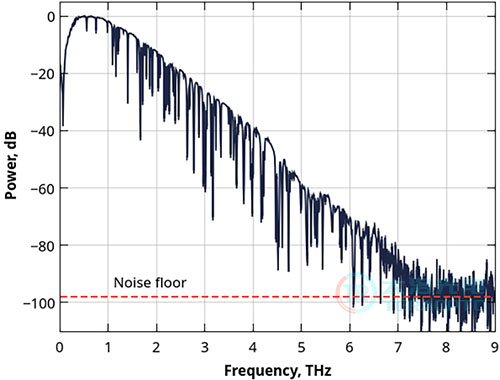

在低温生长的砷化镓基板上制造的微带光电导天线具有独特设计，可确保宽带光谱覆盖范围和高动态范围。该系统采用两条延迟线：快速延迟线和慢速延迟线。快速扫描线支持实时数据采集，速度为10光谱/秒，时间窗口为116ps；所采集光谱的平均值可在脉冲最大值时将动态范围提升至90分贝，并将光谱范围扩展至5太赫兹。额外的慢速延迟线允许组合多个时间窗口，从而使光谱仪获得高达1GHZ的优异光谱分辨率。快速扫描线无需轴承结构，采用磁耦合驱动方式，这使其具有极高的可靠性并显著延长了使用寿命。

T-SPEC实时太赫兹光谱仪的外壳带有安装的气体入口。当实验需要特殊环境条件（如氮气或干燥空气）时，它可以用作净化箱。宽敞的样品区域便于集成低温恒温器或加热器等额外设备。

根据特殊需求，我们可提供此类设备的集成服务，确保完美适配、光谱仪箱体密封、振动隔离及自动化操作。

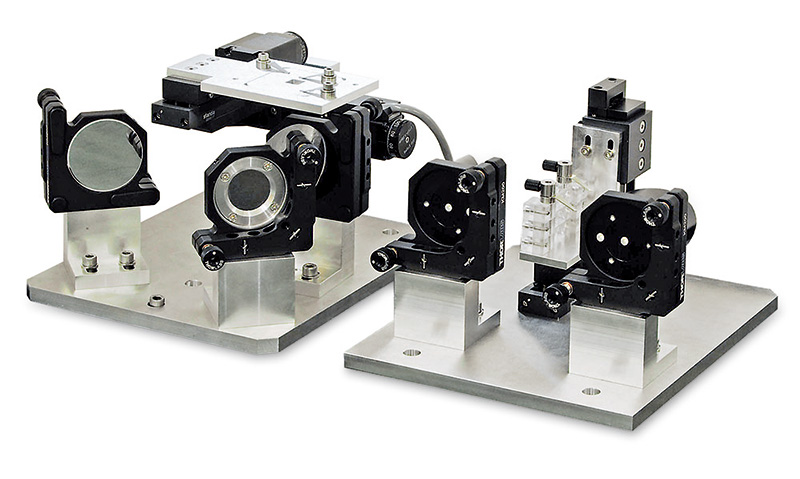

该光谱仪配备两个标准光谱分析模块，分别支持透射和反射两种测量模式。每个模块均配有电动样品机械臂，可在无需接触光谱仪的情况下逐个对多个样品进行测量。反射模块采用便捷的垂直结构设计，太赫兹光束从样品底部入射并反向反射。测量样品只需将其放置在样品架上即可快速更换，更换样品或模块时均无需调整。

我们的T-SPEC实时太赫兹光谱仪是宽带太赫兹成像的理想选择。该设备可对尺寸达25×25毫米的样品进行扫描，空间分辨率约为1 毫米。测量结果包含目标物体的相关信息，既能揭示其结构特征，又能提供光谱数据。

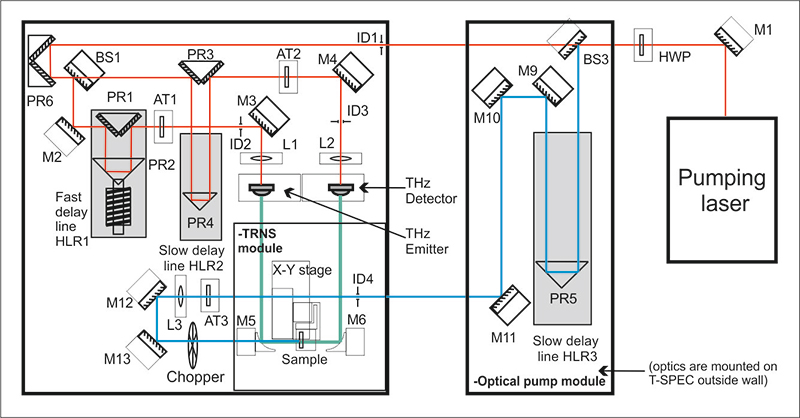

T-SPEC实时太赫兹光谱仪可用于光学泵浦太赫兹探针测量，从而能够研究半导体、纳米晶体及其他材料中的载流子动力学。额外的光学组件一部分置于光谱仪内部，另一部分带有延迟线的组件则安装在 T-SPEC外壳。该测量可达1纳秒，时间分辨率约为0.5ps。

如果客户拥有780纳米或1060纳米的FS激光器，TERAVIL可提供适配该激光器的T-SPEC实时太赫兹光谱仪。其光学路径与太赫兹光束路径将预先对准，因此仅需将激光束导入光谱仪的光学装置即可。激光器必须满足以下参数：脉冲持续时间约100 fs，重复频率范围为10–100MHz。

规格

模型	T-SPEC 800	T-SPEC 1000
通用规格
光谱范围	7 THz	>3.5 THz
动态范围	>90 dB @0.4 THz	>70 dB @ 0.4 THz
获取率	10 scans/s
光谱分辨率：
快速扫描	8.6 GHz
组合模式（快+慢）	1 GHz
扫描范围：
快速扫描	116 PS
组合模式（快+慢）	928 PS
样品上的束径	2 mm @ 0.4 THz
配置	透射/反射
计算机接口	USB 2.0
尺寸	560 × 520 × 202 mm
泵浦激光
泵激光器	集成的ELMO与二谐波模块	集成FF50
激光输出类型	自由空间
波长	780nm	1064nm
脉冲持续时间	<100 fs	<160 fs
输出功率	>80 mW	>60mW
脉冲重复率	100 MHz	30 MHz
