产品简介

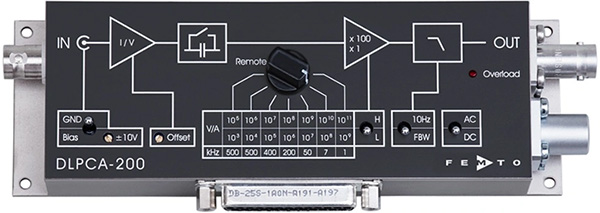

可变增益低噪声跨阻放大器（电流放大器）DLPCA-200特性
跨阻放大器，增益范围10²～10⁸ V/A
带宽高达 200 MHz
上升时间低至 1.8 ns
内置信号滤波器
可调偏置电压
支持手动与远程控制
DLPCA-200技术参数
| 型号 | DHPCA-100 | |||||||||||||
| 性能范围 | 低噪声 | 高速度 | ||||||||||||
| 跨阻 V/A | 103 | 104 | 105 | 106 | 107 | 108 | 109 | 105 | 106 | 107 | 108 | 109 | 1010 | 1011 |
| 3dB带宽（KHz） | 500 | 500 | 400 | 200 | 50 | 7 | 1.1 | 500 | 500 | 400 | 200 | 50 | 7 | 1.1 |
| 上升时间10%-90% | 700ns | 700ns | 900ns | 1.8us | 7us | 50us | 300us | 700ns | 700ns | 900ns | 1.8us | 7us | 50us | 300us |
| 等效输出噪声/√Hz | 20pA | 2.3pA | 450fA | 130fA | 43fA | 13fA | 4.3fA | 20pA | 2.3pA | 450fA | 130fA | 43fA | 13fA | 4.3fA |
| 准确度 | Gain ±1 %, flatness 0.1 dB | |||||||||||||
| 低通滤波器 | Switchable to 10 Hz | |||||||||||||
| 输出 | ±10 V, ±30 mA | |||||||||||||
| 偏压 | ±10 V, max. 22 mA, connected to shield of BNC input socket, switchable to GND | |||||||||||||
| 功率 | ±15 V, +120 mA / −80 mA typ., ±200 mA recommended | |||||||||||||
| 控制界面 | 5 opto-isolated digital inputs, TTL/CMOS compatible, analog offset control voltage input | |||||||||||||
| 外壳尺寸 | 170 x 60 x 45 mm (L x W x H), Weight 320 g | |||||||||||||
应用领域
・用于电流测量的电流 - 电压转换器
・通用实验室放大器
・光电二极管及光电倍增管放大器
・扫描隧道显微镜（STM）
・光谱学
・粒子加速器 / 同步加速器的束流监测
・电离探测器
・用于锁相放大器、模数转换器等设备的前置放大器

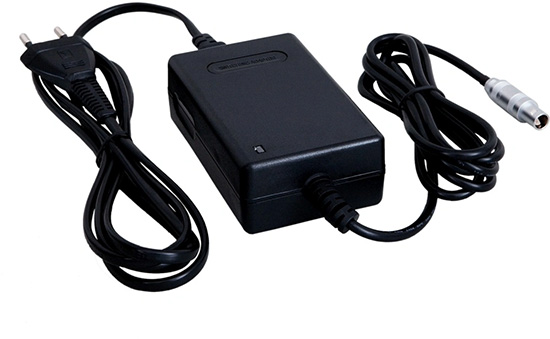

PS-15-25-L电源
