RIGI 太赫兹相机
产品简介
Swissterahertz 公司的太赫兹相机，适用于太赫兹光斑分析，并可用于搭建太赫兹成像系统。其中，热销的 RIGI S2 与 RIGI S2X 型号，凭借高性价比与稳定可靠的性能，成为太赫兹光斑分析场景的优选。

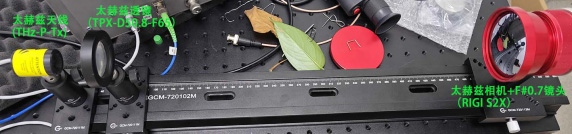

Rigi s2x搭配太赫兹时域光谱仪，进行实时太赫兹成像
RIGI太赫兹相机产品技术参数
技术参数 | 规格 |
探测器类型 | 非制冷焦平面阵列micro-bolometer |
像素尺寸 | 15um-25um |
像素数目 | 80*80-1920*1080 |
NEP/每像素 | < 1.5 pW/Hz at 4.6 THz |
响应频率范围 | < 1 THz to 18 THz |
成像帧频 | 10Hz, 30Hz，60Hz |
供电 | USB供电 |
质量 | < 200 g (small models) |
尺寸 | ≥3cm*3cm*4cm |
RIGI太赫兹相机常规型号
产品名称 | 型号 | 像素数量 | 像素尺寸 | 感应面积 |
太赫兹相机 | RIGI S2 | 160*120 | 25um | 4mm*3mm |
太赫兹相机 | RIGI S2X | 160*120 | 25um | 4mm*3mm |
太赫兹相机 | RIGI M2 | 640*480 | 17um | 10.88mm*8.16mm |
太赫兹相机 | RIGI L4 | 1920*1080 | 15um | 28.8mm16.2mm |
*RIGIS2X型号是Rigi系列太赫兹相机最灵敏的版本

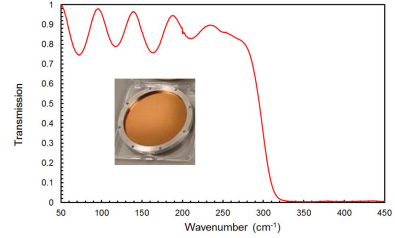

**搭建太赫兹成像系统时，可搭配选择QMC太赫兹低通滤波片，太赫兹截止频率 1THz; 2THz; 3THz; 6THz; 9THz; 18 THz; 20THz。或者TYDEX低通滤波片，截止频率3.2THz， 4THz，4.3THz，5.5THz，8.8THz，10.9THz，14.3THz，23.4THz。
RIGI太赫兹相机成像效果

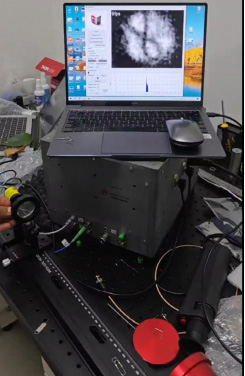

RIGIS 2X太赫兹相机搭配pca scanner太赫兹时域光谱仪，对回形针成像

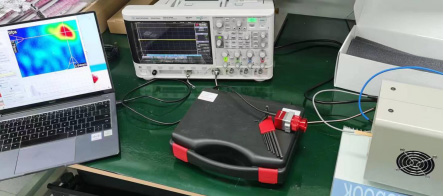

RIGI S2X太赫兹相机测量terasense太赫兹辐射源光斑
