产品介绍

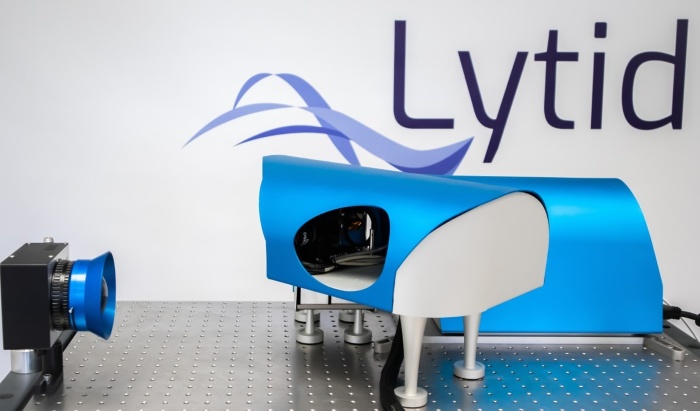

TeraEyes-HV是一款高通用性实时太赫兹成像系统，适用于全场高分辨率应用。TeraEyes-HV基于Lytid的强大连续波THz源TeraCascade2000、多功能成像单元和焦平面阵列探测单元，TeraEyes-HV是极好的、完全集成的THz成像解决方案。该源提供高达六个THz频率，以满足客户需求。集成的自动对准模块提供准直光束，并在频率切换后保持光束指向稳定。成像单元中包含的光束均匀器确保高质量、均匀的照明区域，可以由用户自定义。探测单元包括一个非制冷的微测辐射热计THz相机和Lytid的高分辨率优化THz成像镜头TeraLens。TeraEyes还包括一个可编程的次级输出，带有准直光束，用于多光谱光栅扫描成像或传感，体现了系统的多功能性。作为一个用户友好、即插即用的系统，TeraEyes-HV的所有参数都可以通过专用PC软件远程调节，使客户能够专注于他们的应用。
产品配置

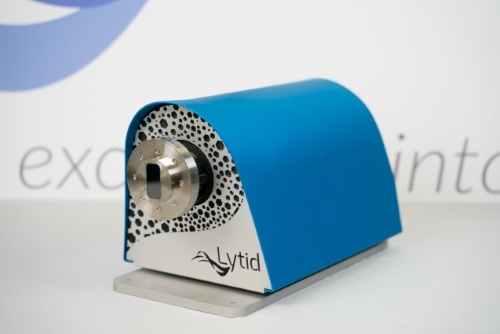

THz QCL源：多个频率范围为2-5 THz；毫瓦级输出功率；无低温冷却；全自动冷却系统；可编程和远程控制

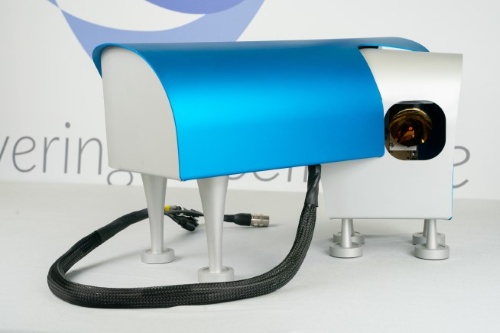

成像单元：可定制的均匀照明选项；用于多频率源的自动对准模块；单一高斯光束输出选项；可编程和远程控制；附带专用软件

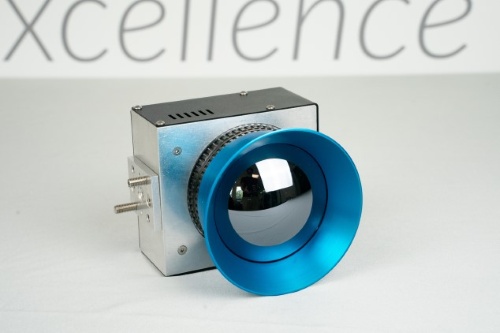

探测单元：非制冷微测辐射热计相机：对太赫兹波段敏感；带有可调工作距离和深度的TeraLens
产品特点
高分辨率（250 μm）；实时成像（50帧每秒）；均匀照明；透射/反射模式；带自动对准模块的多频选项；紧凑的、完全集成的单元；专用软件自动操作，易于使用
应用场景
高分辨率成像；实时与点对点成像；无损检测；质量控制；断层扫描与3D图像重建

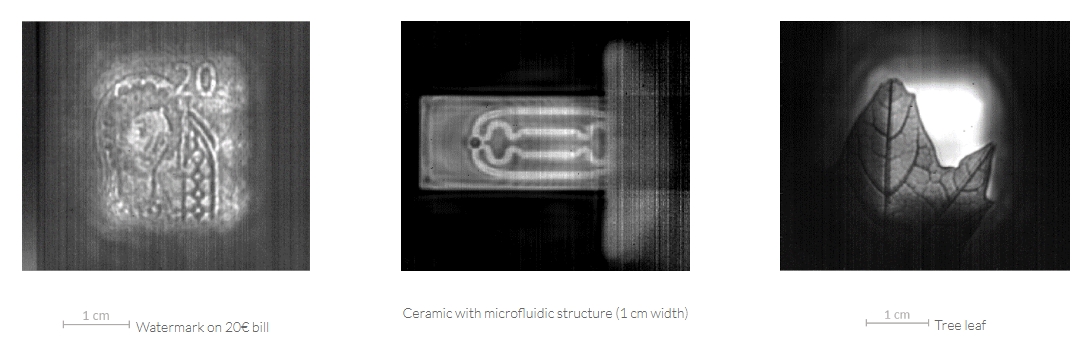

应用实例

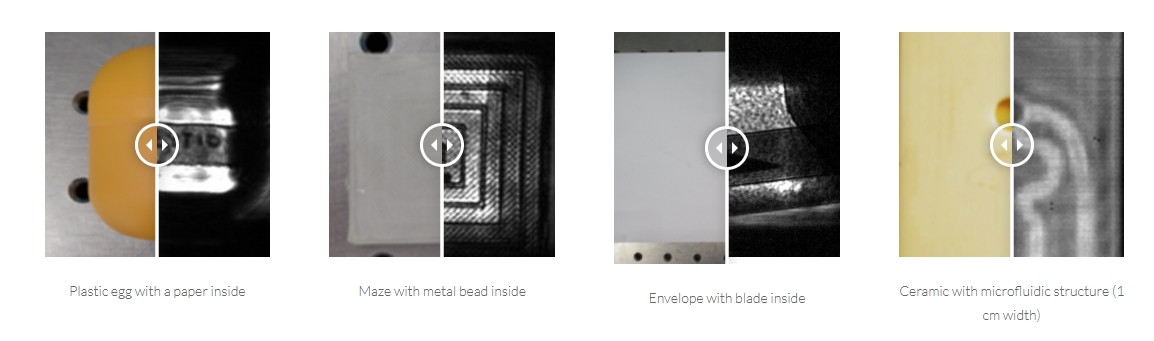

实时成像，穿透不同材料，看到更多的细节
无损检测库
技术指标
技术指标 | TeraEyes-HV | |
Source—TeraCascade2000 | ||
型号 | THz QCL source | |
频率（THz）（多达6个） | 2.5/2.9/3.3/3.5/3.8/4.3/4.7 | |
输出功率 | 典型值：2-5 mW | |
操作方式 | 全自动 | |
照射模式 | 小像素阵列 | 大像素阵列 |
类型 | -方形，矩形，线性 -高斯光束 | |
尺寸 | -mm至5厘米边 | -mm至8厘米边 |
探测单元 | 小像素阵列 | 大像素阵列 |
相机类型 | 非制冷微测辐射热计相 | |
像素间距 | 17 μm | 35 μm |
帧率 | 50 Hz | |
探测单元大小 | 640 x 480 像素点 | 384 x 288 像素点 |
THz镜头 | TeraLens Si-HRFZ 40mm - F/0.83 | |
性能 | ||
分辨率 | 250 μm* 实时模式 | |
成像 | 实时/光栅扫描 | |
配置 | 透射/反射 | |
