产品简介
该款热释电探测器为太赫兹区域的应用进行了优化。该探测器体积小，活动面积大，响应时间短。此太赫兹探测系统由探测器和电流前置放大器组成。它被优化用于连接连续波激光器和斩波器。
热释电探测器的响应可以非常快，但为了降低噪声，前置放大器的带宽是有限的。使用活动面积较小的探测器可以进一步降低噪声。实际带宽取决于频率限制，并在前置放大器的数据表中给出。对于连续重复信号，通常有两种改善信号/噪声的方法：平均和锁相放大。在很短的脉冲下，该探测器可以与电压放大器VPA结合，作为μJ和mJ区域的能量探测器。
所有探测器将在德国国家计量研究所柏林PTB结合前置放大器(校准V/W或V/J)在1.4太赫兹校准。太赫兹探测器适用频段为 0.1–6THz。理论上也可用于0.1THz 以下频段，但该频段未经校准。而6THz 以上，热释电材料内部会出现吸收峰，因此测量精度较差。

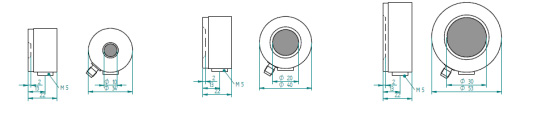

THz 10 | THz 20 | THz 30 | THz 10 HS | THz 20 HS | |
有效区域直径(mm) | 10 | 20 | 30 | 10 | 20 |
热时间常数（ms） | 50 | 50 | 50 | 20 | 20 |
最大功率密度(mW / cm²) | 15 | 15 | 15 | 5 | 5 |
典型电流灵敏度（µA/W） | 0.5..0.6 | 0.5..0.6 | 0.5..0.6 | 1.5..1.8 | 1.5..1.8 |
上升时间（μs） | 100 | 700 | 2000 | <100 | 350 |
最大斩波频率（Hz） | 500 | 200 | 80 | 1000 | 500 |
工作范围 | 8µW .. 10mW | 10µW .. 10mW | 20µW .. 100mW | 1µW .. 1mW | 1µW .. 5mW |
上升时间,最大斩波频率和工作范围很大程度上取决于放大器的带宽。对于典型的应用。带宽越低，噪声越低，可测功率越低，但斩波频率越低。可根据要求提供高重复率或低功率应用的放大器。
不同带宽的前置放大器CPA的检测限示例
探测器 | 前置放大器 f=17 Hz | 前置放大器 f=70 Hz | 前置放大器 f=200 Hz | 前置放大器 f=4 kHz |
THz 10 | 8 µW | 20 µW | 25 µW | 100 µW |
THz 20 | 10 µW | 25 µW | 35 µW | 130 µW |
THz 30 | 20 µW | 35 µW | 140 µW | 180 µW |

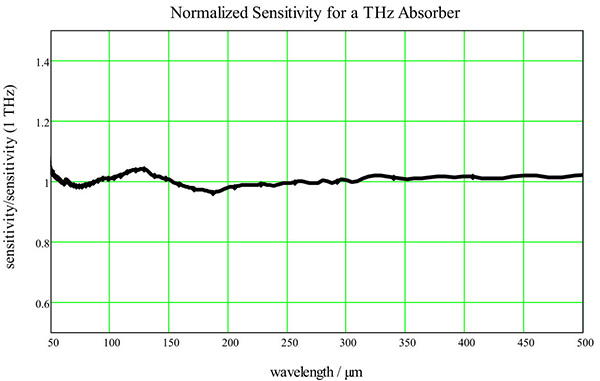

上图展示了太赫兹热释电探测器的灵敏度（以 1 太赫兹时的灵敏度为基准进行归一化）。在 200um (1.5THz)至 500 um（0.6THz）之间，灵敏度的变化在 2% 以内。在波长高达厘米范围的额外测量和比较中，也观察到了同样优异的吸收性能。

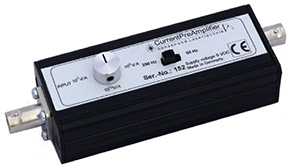

电流放大器（可搭配太赫兹探测器测量功率）
| 电流放大器技术参数 | |
| 接口 | BNC |
| 放大倍率 | 10^7 , 10^8 , 10^9 , 10^10 V/A |
| 带宽 | 50 Hz - 250 Hz, switchable |
| 功率 | 5 V, Micro-USB |

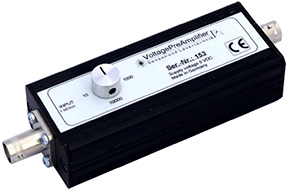

电压放大器（可搭配太赫兹探测器测量能量）
| 电压放大器技术参数 | |
| 接口 | BNC |
| 放大倍率 | 10, 100, 1000 or 10000 |
| 带宽 | 5 khz |
| 输入阻抗 | 1 Mohm |
| 供电 | 5 V, Micro-USB |
太赫兹热释电探测器作为功率计使用

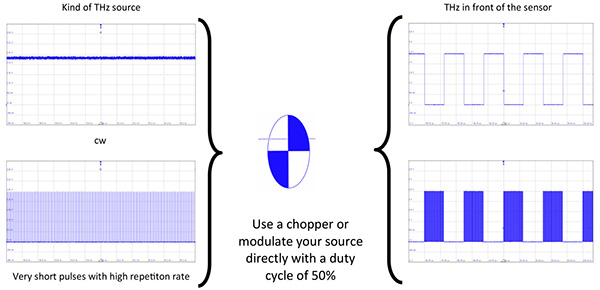

这是此类探测器的典型应用。太赫兹探测系统由一个探测器和一个电流前置放大器（CPA）组成。它经过优化，适用于与连续波激光器和斩波器配合使用的场景。
在这些条件下，可以测量连续波太赫兹和高重复频率太赫兹光源的平均功率。在这些情况下，太赫兹探测器与电流放大器 CPA 相结合，测量结果在示波器上读取。如果可以通过门控信号直接调制太赫兹光源，则应优先选择这种方案。

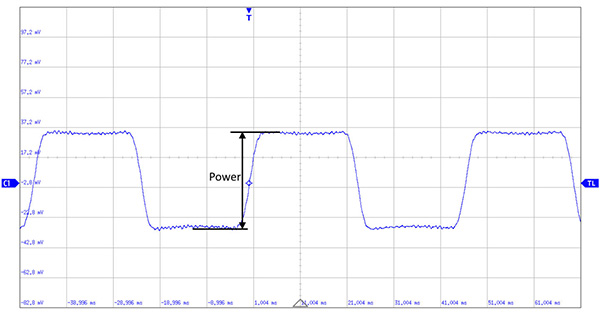

THz20 与电流放大器 CPA 和作为功率计的斩波器组合使用时的典型波形图
太赫兹热释电探测器作为能量计使用

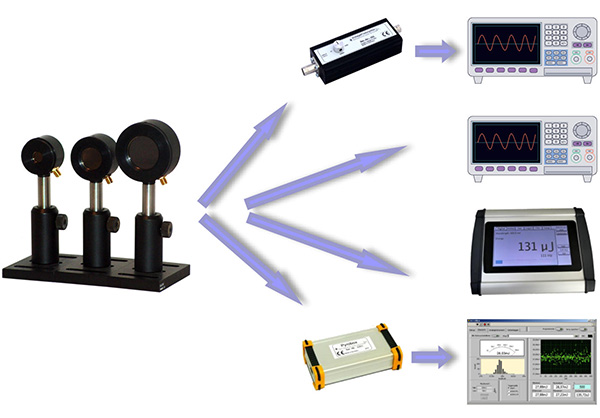

对于许多应用而言，太赫兹热释电传感器可直接与示波器（输入电阻 R i =1 MΩ）或电压前置放大器 VPA 结合使用。也可以使用我们的 USB 接口 “Pyrobox” 或显示单元 PEM710。在这些条件下，参数（最小可探测能量和最大重复频率）会受到限制。而与前置放大器结合使用时，这些参数的范围则可以扩大。
可以将电压放大器 VPA 连接在探测器与 PEM710 或 Pyrobox 之间，但这只在极少数情况下有意义。它能稍微降低检测下限，但会增加测量误差的风险。

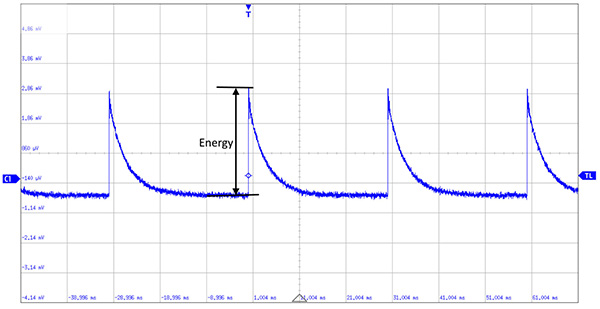

THz20 与电压放大器 VPA 组合作为能量计的典型示波器波形图
