太赫兹偏振片 THz偏振片 太赫兹薄膜偏振片
产品简介
我们提供两类偏振片，分别适用于远红外与太赫兹光谱范围，其基材均为聚丙烯膜。该薄膜表面设有正弦形凹槽，部分凹槽区域覆盖铝层，最终使太赫兹偏振片呈现出透射型光栅的特性。
一、太赫兹偏振片的两种规格
我们采用两种略有差异的工艺生产聚丙烯太赫兹偏振片，核心区别在于产品的通光孔径：
1，产出通光孔径为 25 毫米至 45 毫米的太赫兹偏振片。
2，产出通光孔径为 50 毫米至 100 毫米的太赫兹偏振片。
两类偏振片的性能存在细微差异，主要体现在起偏正交方向的偏振透射率，以及由此导致的消光比上，且该差异在长波长范围内更为明显。
二、太赫兹偏振片的透射光谱测量
我们使用两台不同仪器，完成了太赫兹偏振片透射光谱的测量，具体覆盖范围与设备如下：
1，0.9~670 μm（对应频率 333.1~0.45 THz），采用 Bruker VERTEX 70 傅里叶红外光谱仪。
2，150~3000 μm（对应频率 2~0.1 THz）,采用 Menlo 公司的 TERA-K8 太赫兹时域谱仪，该设备配备 μm 偶极子天线，中心频率为 0.5 THz。
测量结果如图1、2所示。

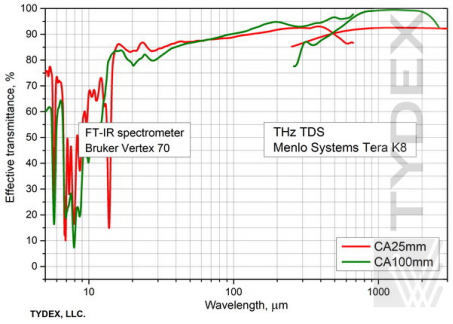

图1，25mm和100mm孔径的聚丙烯太赫兹偏振片在起偏方向上的透射率

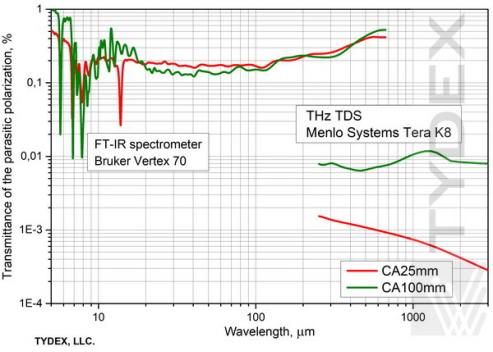

图2，25mm和100mm孔径的聚丙烯太赫兹偏振片在起偏正交方向上的透射率
在图2中，偏振正交方向的透射率曲线之间的间隙是由于光谱仪的动态范围（DR）差异导致的，这会影响噪声水平。
Bruker VERTEX 70傅里叶红外光谱仪在短波长范围（4-5μm）的峰值动态范围为40 dB。另一方面，在15-100μm范围内，其动态范围值仅为22-20 dB，并随着波长的增加而减小。
Menlo TERA-K8太赫兹时域光谱仪在电场幅度测量方面提供了60 dB的动态范围值，用于600 μm的波长范围。因此，偏振正交方向的透射率曲线在300-3000 μm范围内明显较低，并且更接近实际值。
下图描述了输出辐射的偏振程度和消光系数。这两个参数都是根据起偏方向和起偏正交方向的透射率值确定的。由于上述原因，根据每个光谱仪数据计算出的值相差几个数量级。

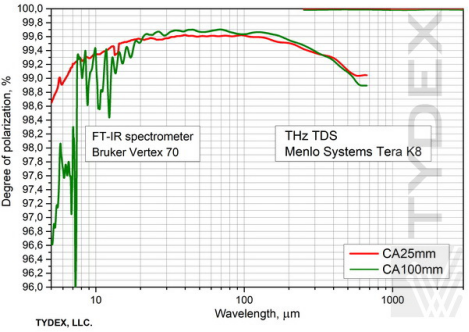

图3，25mm和100mm孔径的聚丙烯太赫兹偏振片的偏振度
图4，25mm和100mm孔径的聚丙烯太赫兹偏振片的消光比
图5，25mm和100mm孔径的聚丙烯太赫兹偏振片的消光系数，dB
上面的曲线表明我们的太赫兹偏振片在非常宽的波长范围内具有出色的质量。请注意，实际测量结果可能与上述值不同，具体取决于光谱仪类型和测量模式。
聚丙烯太赫兹偏振片典型型号规格
产品名称 | 型号 | 外径尺寸 | 通光孔径 | 边缘厚度 |
聚丙烯太赫兹偏振片 | POL-PP-CA25-OD40-T8 | 45mm | 25mm | 8mm |
聚丙烯太赫兹偏振片 | POL-PP-CA30-OD50-T10 | 50mm | 30mm | 10mm |
聚丙烯太赫兹偏振片 | POL-PP-CA38-OD60-T10 | 60mm | 38mm | 10mm |
聚丙烯太赫兹偏振片 | POL-PP-CA45-OD70-T10 | 70mm | 45mm | 10mm |
聚丙烯太赫兹偏振片 | POL-PP-CA45×45-OD85-T10.5 | 85mm | 45*45mm | 10.5mm |
聚丙烯太赫兹偏振片 | POL-PP-CA51-OD76-T12 | 76mm | 51mm | 12mm |
聚丙烯太赫兹偏振片 | POL-PP-CA77-OD101-T12 | 101mm | 77mm | 12mm |
聚丙烯太赫兹偏振片 | POL-PP-CA102-OD124-T12 | 124mm | 102mm | 12mm |
太赫兹偏振片技术参数
基底材料 | Polypropylene | |
适用波长 | ≥15um | |
孔径 | 25mm-50mm | 50-100mm |
有效透过率 | >80 @15-3000 μm | |
刻线密度 | 1200/mm | |
偏振正交方向透过率,% | 0.2 @15 μm | 0.3 @15 μm |
偏振度 (K1-K2)/(k1+k2),% | 99.5@15 μm | 99.3 @15 μm |
消光比 E=K1/K2,% | ＞350 @15-250 μm | >250 @15-250 μm |
消光比，dB | >25@15-250 μm | >24@15-250 μm |
太赫兹偏振片应用：
—太赫兹光谱；
—太赫兹成像；
—晶体和聚合物薄膜分子方向；
—傅立叶变换红外光谱；
—传感器。
太赫兹偏振片特点：
√ 适用于非常广泛的波段 15um-3mm；
√ 基底材料是高密度聚乙烯材料；
√ 高的红外透过率；
√ 高的偏振度；
√ 太赫兹偏振片带有Mount。
也可提供中红外偏振片
太赫兹偏振片资料下载
>>Download THz Polarizers Datasheet (PDF, 69 KB)
