产品特点
● 用于太赫兹波偏振控制的光学元器件
● 菲涅耳菱形波片，采用同轴设计，用于输入和输出太赫兹波束
● 宽带（典型值：0.5 THz 至 2.5 THz）
● 太赫兹波相控制
● 太赫兹偏振成像
● THz-STM（扫描隧道显微镜） 左：A16394-02 右：A16394-04
本产品是一款用于太赫兹波偏振控制的菲涅尔菱体波片。菲涅尔菱体结构的采用，使其可处理宽带宽的太赫兹波。同时，通过堆叠全反射棱镜，实现了元器件的大孔径与小体积设计。棱镜采用高阻硅制成，对太赫兹波具有高透光性。
目前没有相位延迟的测试数据，目前有的是这两个测试数据：
1 波长范围：
数据表中给出的波长范围是 0.5 - 2.5 THz，但这个数据比较保守，目前我们在其他客户的设备实测确认最高可以到 6 THz。
2 透过率：

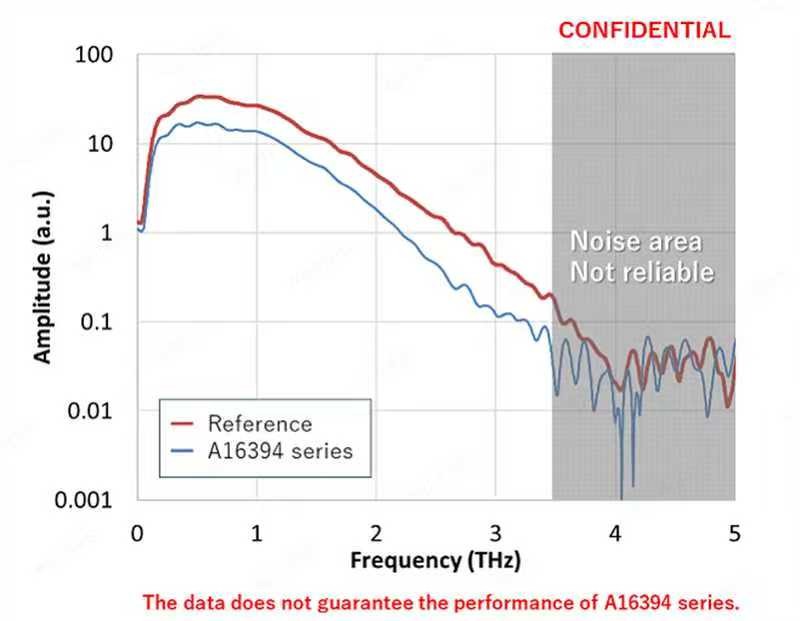

确定太赫兹波的透过率是一项相当复杂且成本高昂的工作，所以我们无法保证其具体数值，但大致而言，在使用 A16394-092/-04 设备后，功率会平均降低 30%（即减弱 30%），电场强度则会降低 60%至 70%（即减弱 40%至 70%）这一变化幅度看起来是合理的。以上为强度谱图，仅供您参考之用。
| 参数 | A16394-02 | A16394-04 |
|---|---|---|
| 相位延迟量 | λ/2 | λ/4 |
| 材质 | 单晶硅 | 单晶硅 |
| 有效孔径 | φ20 | φ20 |
| 外形尺寸（直径 × 长度） | 50.8mm×50mm | 50.8mm×31mm |

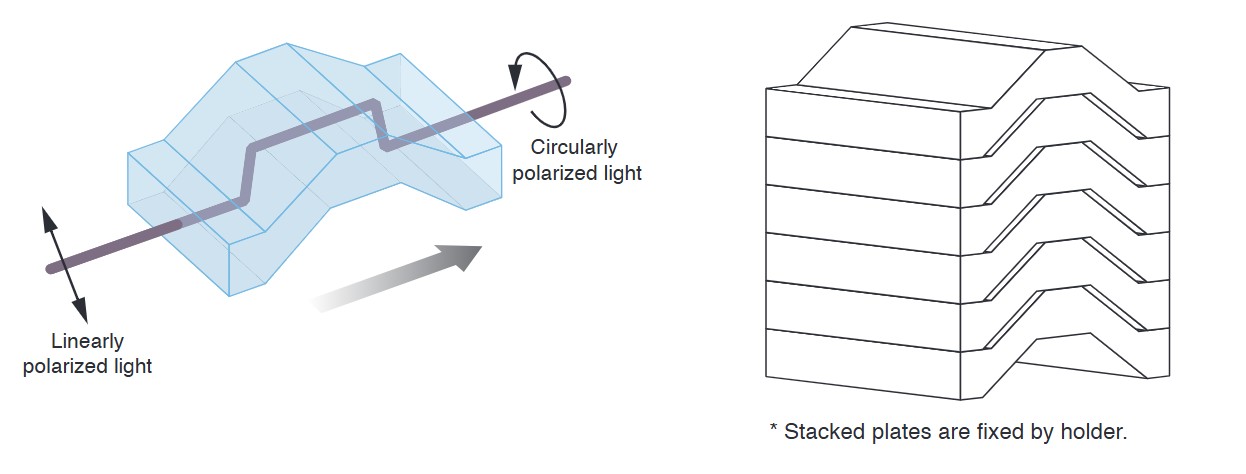

图 1：全反射棱镜的偏振控制（示例）圆偏振光偏振光线偏振光 图 2：堆叠式波片（堆叠波片由支架固定）

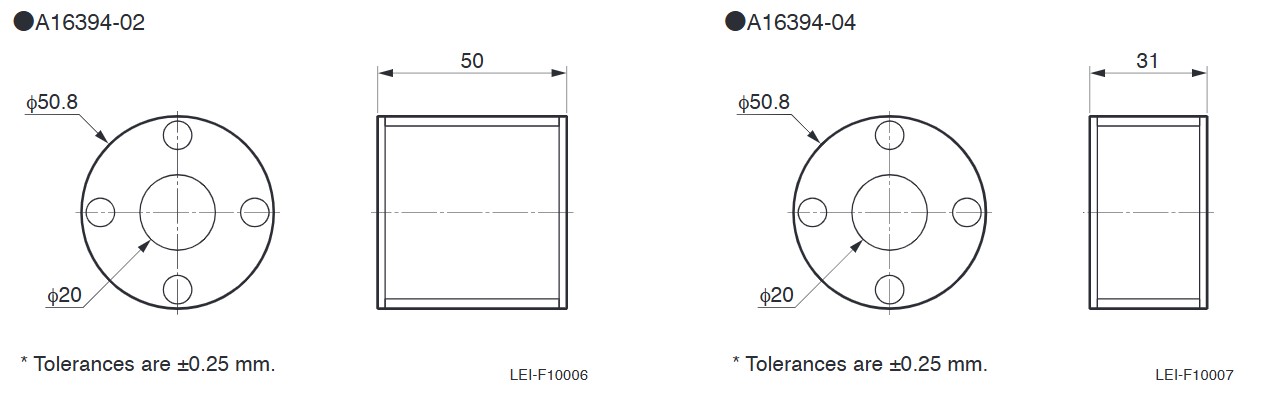

图 3：外形尺寸（单位：毫米）
