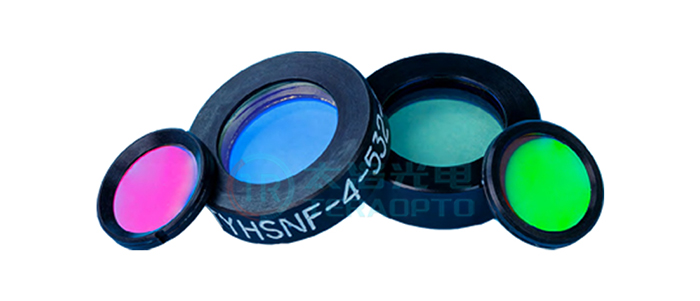

全息型及窄带型陷波滤光片
全息陷波滤波器（HNF）属于前沿的体全息器件，可在极窄带宽内实现对激光的高衰减，非常适用于激光光谱学。在拉曼检测应用中，该器件能够采集斯托克斯线与反斯托克斯线信号，激光线附近可保留数十波数的探测范围。
全息陷波滤波器（HNF）是通过在两片玻璃基板之间的重铬酸明胶薄层内记录激光束形成的干涉图样制备而成。相较于依靠真空沉积多层具有不同折射率的分立薄膜制成的介质干涉滤波器，全息陷波滤波器具备多项优势。第一，全息陷波滤波器可在更窄的带宽内实现衰减，同时不会截断激光谱线附近的有效光谱区域；第二，不会产生介质干涉滤波器中存在的次级反射带。
我们生产多种类型的陷波滤波器，具备优异的光学性能。根据参数差异，可分为下述 4 种不同型号。
陷波滤波器类型
| NOTCH-4 | NOTCH-6 | 窄带NOTCH‑4 | 窄带NOTCH-6 | |
激光衰减量：光密度（通光孔径全域平均值） | > 4.0 | > 6.0 | > 4.0 | > 6.0 |
| 光谱带宽：光密度 0.3（50% 透过率）两点间波数，cm-1 | < 500 | < 350 | ||
| 光谱陡沿宽度：光密度 0.3 与 4.0 两点间波数，cm-1 | < 250 | < 120 | ||
| 可用波长范围，nm | 400-1200 | 450-1200 | 450-1200 | |
标准波长，nm | 441.6, 457.9, 476.7, 488.0, 514.5, 532.0, 568.2, 632.8, 647.1, 752.5, 785.0, 1064.0 | 488.0, 514.5, 532.0, 568.2, 632.8, 647.1, 752.5, 785.0, 1064.0 | ||
滤波器的通用特性
激光损伤阈值： 连续激光，W/cm2 脉冲激光（t =10 ns），J/cm2 | 10 0.5 |
滤波器通光孔径： 标准孔径，mm 最大孔径，mm | 15, 25.4 70 |
环境稳定性： 保证使用寿命，年 工作温度范围，℃ 35℃下耐环境湿度稳定性，% 允许热冲击温差，℃ | 1 от -50 до +50 98 ± 60 |
| 基底材料： | 光学玻璃或熔融石英 |
图 1 633 nm Notch‑4 与 532 nm 窄带 Notch‑6 陷波滤波器典型透过率曲线
我们认为Tydex的业务定位在于定制陷波滤波器的生产。该类产品在性能方面相较于介质干涉滤波器最具竞争力，在价格方面则优于 Kaiser 等标杆厂商的标准型陷波滤波器。
因此，即便是仅需1 片陷波滤波器，只要其波长、滤光片尺寸及入射角规格与 Kaiser 标准不同，我们也欢迎向我方咨询。
另请注意：标准滤波器可享受批量折扣，起订量 3 片起，该优惠可供您参考。
