太赫兹高通滤波器
产品介绍：
THz高通滤波器(HPF)设计用于抑制较低频率，只允许高太赫兹频率通过。滤光片由带有亚波长直径孔的金属板制成。滤波器安装在支架上与环相匹配。滤波器中的微孔作为波导，其抑制频率由孔的几何形状决定。
应用：
• 太赫兹光谱;
• 太赫兹诊断仪器;
• 天文学和天体物理学应用，包括空间基站应用;
• 材料研究;
• 传感器和探测器;
• 从自由电子太赫兹激光器的辐射中提取高谐波;
• 屏蔽涂层。
关键特性：
• 通带透光率高;
• 阻带透过率低(＜0.1%);
• 截止频率高达0.5 THz;
• 安装在支架上。
TYDEX高频滤波器产品型号: HPF-Tydex

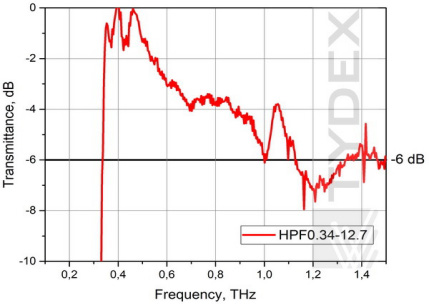

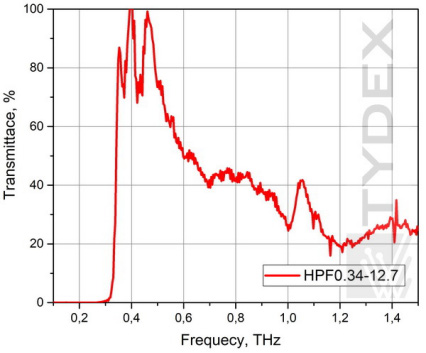

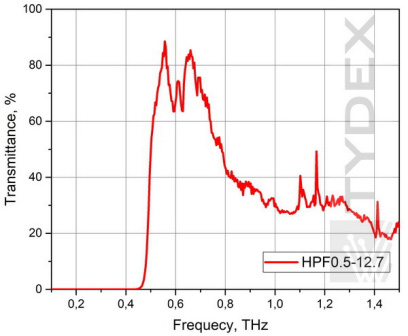

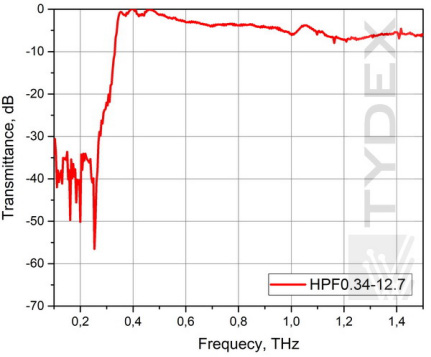

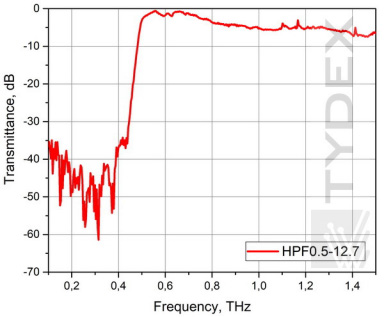

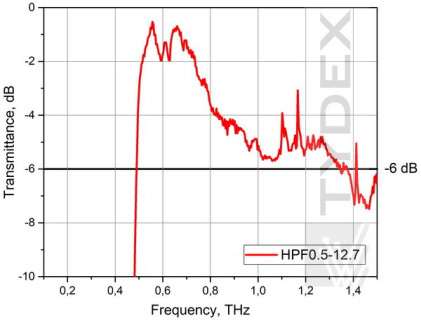

以下表格和曲线表明了几种滤波器的特性和光谱曲线：
产品型号 | 截止频率，THz | 通带最大透过率, % | 距截止频率1倍频程的透光率，% |
HPF0.34-12.7 | 0.34 | 不低于99 | 不低于44 |
HPF0.5-12.7 | 0.5 | 不低于88 | 不低于33 |
尺寸和形状
滤波器的截止频率为0.1,0.2,0.3,0.4,0.5 THz，孔径/外径为12.7/ 31,24 / 31,35 / 44,47 /60 mm。
