上海太洛光电提供不同规格的非球面TPX透镜

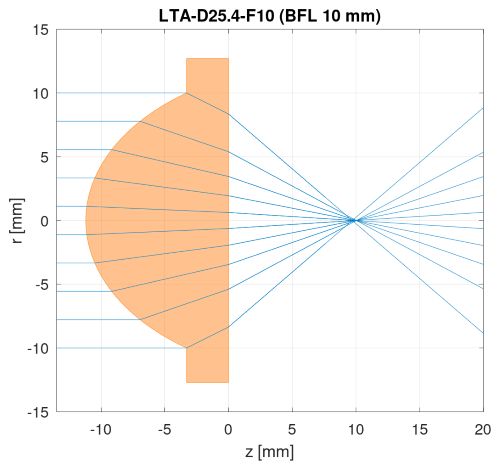

太赫兹透镜，非球面TPX透镜，直径1英寸，焦距10mm
TPX-D25.4-f10
• 透镜直径：25.4 mm
• 焦距: 10 mm
• 通光孔径: 20 mm
• F* number: 0.5
• 折射率: 1.45 at 1 THz
• 数值孔径 NA: 0.64
• 中心厚度: 11.2 mm
• 材料: TPX (Polymethylpentene)
• 空间分辨率 @ 1 THz: 0.3 mm
• 形状: 平-凸 (非球面)

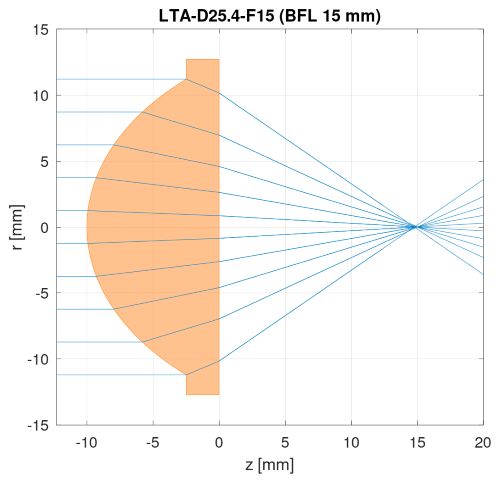

太赫兹透镜，非球面TPX透镜，直径1英寸，焦距15mm
TPX-D25.4-f15
• 透镜直径: 25.4 mm
• 焦距： 15.0 mm
• 通光孔径: 23.4 mm
• 折射率: 1.45 at 1 THz
• 数值孔径: 0.59
• 中心厚度: 8.0 mm
• 边缘厚度: 1.6 mm
• 材料: TPX (Polymethylpentene)
• 形状: 平-凸 (非球面)

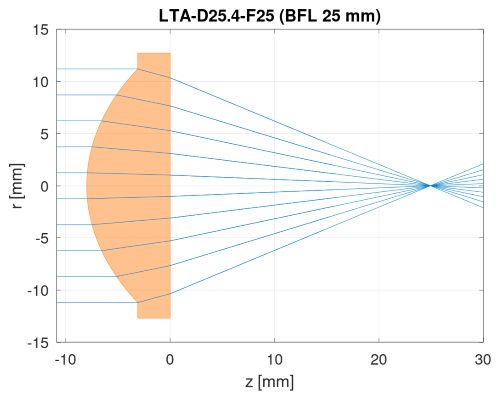

太赫兹透镜，非球面TPX透镜，直径1英寸，焦距25mm
TPX-D25.4-f25
• 透镜直径: 25.4 mm
• 焦距: 25.0 mm
• 通光孔径: 22.4 mm
• 折射率: 1.45 at 1 THz
• 数值孔径 NA: 0.38
• 中心厚度: 8.0 mm
• 边缘厚度: 3.1 mm
• 材料: TPX (Polymethylpentene)
• 形状: 平-凸 (非球面)

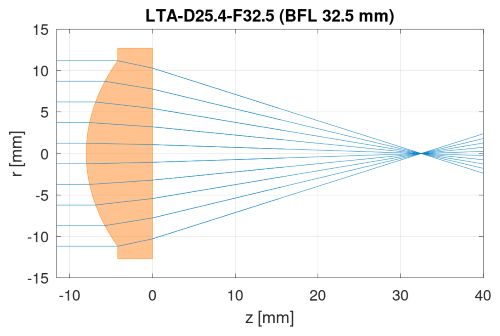

太赫兹透镜，非球面TPX透镜，直径1英寸，焦距32.5mm
TPX-D25.4-f32.5
• 透镜直径: 25.4 mm
• 焦距: 32.5 mm
• 通光孔径: 22.0 mm
• 折射率: 1.45 at 1 THz
• 数值孔径 NA: 0.3
• 中心厚度: 8.0 mm
• 边缘厚度: 4.2 mm
• 材料: TPX (Polymethylpentene)
• 形状: 平-凸 (非球面)

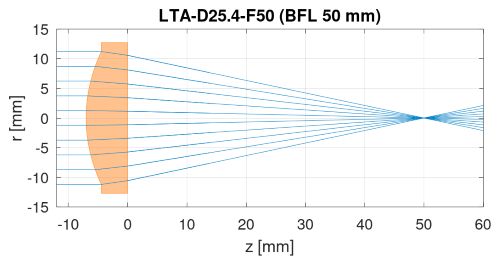

太赫兹透镜，非球面TPX透镜，直径1英寸，焦距50mm
TPX-D25.4-f50
• 透镜直径: 25.4 mm
• 焦距: 50.0 mm
• 通光孔径: 22.4 mm
• 折射率: 1.45 at 1 THz
• 数值孔径 NA: 0.21
• 中心厚度: 7.0 mm
• 边缘厚度: 4.4 mm
• 材料： TPX (Polymethylpentene)
• 形状: 平-凸 (非球面)
其他规格的非球面TPX透镜
太赫兹透镜，非球面TPX透镜，直径1英寸，焦距67mm TPX-D25.4-f67
太赫兹透镜，非球面TPX透镜，直径1英寸，焦距100mm TPX-D25.4-f100
太赫兹透镜，非球面TPX透镜，直径1英寸，焦距150mm TPX-D25.4-f150
太赫兹透镜，非球面TPX透镜，直径2英寸，焦距35mm TPX-D50-f35-0
太赫兹透镜，非球面TPX透镜，直径2英寸，焦距65mm TPX-D50-f65-0
太赫兹透镜，非球面TPX透镜，直径2英寸，焦距100mm TPX-D50-f100-0
太赫兹透镜，非球面TPX透镜，直径2英寸，焦距200mm TPX-D50-f200-0
TPX材料简介
在大量聚合物中，有一些对THz波是透明的，反射率很低。一般意义上说，最好的材料是TPX (polymethylpentene), polyethylene (PE), polypropylene (PP),和polytetrafluoroethylene (PTFE or Teflon).对于长波长，这些聚合物的透过率曲线也很平坦。 对于短波长，主要是<200 µm,内部的不均匀性就会导致一些散射和波动。也就是说，聚合物对短波长呈现出不透明的特点。
Polymethylpentene (TPX)
TPX 是所有已知聚合物中最轻的。它对紫外，可见和THZ波段是透明的。当然也就是可以用He-Ne激光器来进行准直。该聚合物折射率约为1.46，和波长关系不大:
λ, µm | n |
0.633 | 1.463 |
24 | 1.4568 |
60 | 1.4559 |
300 | 1.46 |
667 | 1.46 |
1000 | 1.4650 |
3191 | 1.466 |
TPX对mm波的传输损耗非常低。它有非常优良的热阻，并且能抗一些商用的化学品的腐蚀。
2mm厚度的TPX窗片在太赫兹波段的透过率
2mm厚度的TPX窗片在红外波段的透过率
2mm厚度的TPX窗片在可见光以及近红外波段的透过率
