TPX窗片
产品简介
TPX 是所有已知聚合物中最轻的。它对紫外，可见和THZ波段是透明的。当然也就是可以用He-Ne激光器来进行准直。该聚合物折射率约为1.46，和波长关系不大。TPX材料常常被用于制作太赫兹波段的光学元件。TPX透镜和TPX窗片则是其中最常见的一种。
TPX材料从可见光到太赫兹波长的折射率如下，我们选择了几个典型频率点进行了测量计算
λ, µm | n |
0.633 | 1.463 |
24 | 1.4568 |
60 | 1.4559 |
300 | 1.46 |
667 | 1.46 |
1000 | 1.4650 |
3191 | 1.466 |
另外TPX透镜和TPX窗片对mm波的传输损耗非常低。它有非常优良的热阻，并且能抗一些商用的化学品的腐蚀。
TPX透镜和TPX窗片的光谱透射率曲线

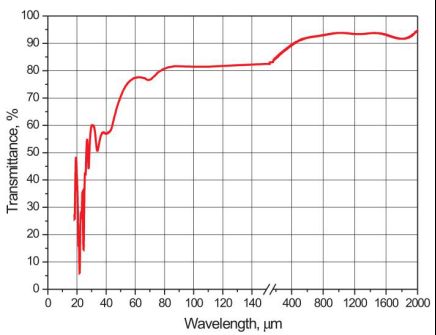

2mm厚度的TPX窗片在太赫兹波段的透射率曲线

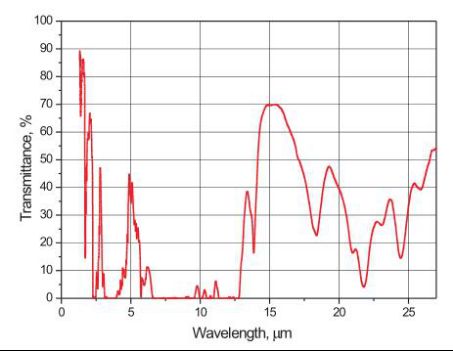

2mm厚度的太赫兹窗片在近红外和中红外波段的透过率曲线

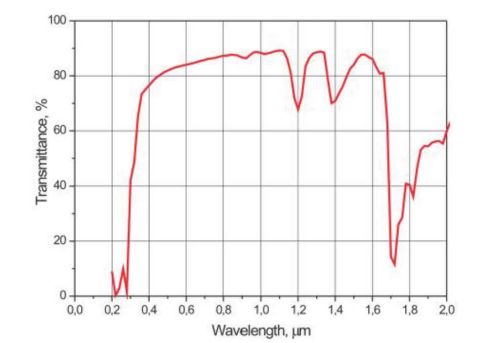

2mm厚度的TPX窗片在紫外，可见光，近红外波段的透射率曲线

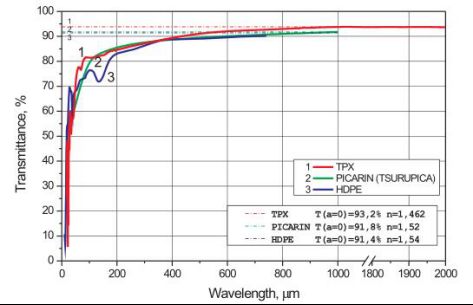

TPX窗片和TPX透镜的透射率,相比较 Picarin 和 HDPE材料的透镜和窗片，透射率曲线具有明显的优势：
TPX窗片型号
太赫兹窗片产品名称 | 型号 | 直径(mm) | 厚度(mm) |
TPX窗片 | TPX-D25.4-T1 | 25.4 | 1 |
TPX窗片 | TPX-D25.4-T2 | 25.4 | 2 |
TPX窗片 | TPX-D25.4-T3.5 | 25.4 | 3.5 |
TPX窗片 | TPX-D25.4-T5 | 25.4 | 5 |
TPX窗片 | TPX-D38.1-T1 | 38.1 | 1 |
TPX窗片 | TPX-D38.1-T2 | 38.1 | 2 |
TPX窗片 | TPX-D38.1-T3.5 | 38.1 | 3.5 |
TPX窗片 | TPX-D38.1-T5 | 38.1 | 5 |
TPX窗片 | TPX-D50.8-T2 | 50.8 | 2 |
TPX窗片 | TPX-D50.8-T3.5 | 50.8 | 3.5 |
TPX窗片 | TPX-D50.8-T5 | 50.8 | 5 |
TPX窗片 | TPX-D76.2-T2 | 76.2 | 2 |
TPX窗片 | TPX-D76.2-T3.5 | 76.2 | 3.5 |
TPX窗片 | TPX-D76.2-T5 | 76.2 | 5 |
TPX窗片 | TPX-D101.6-T2 | 101.6 | 2 |
TPX窗片 | TPX-D101.6-T3.5 | 101.6 | 3.5 |
TPX窗片 | TPX-D101.6-T5 | 101.6 | 5 |
TPX窗片 | TPX-D101.6-T10 | 101.6 | 10 |
*未列明规格的TPX窗片可根据用户要求定制，可定制大尺寸TPX窗片
