太赫兹法布里珀罗标准具太赫兹F-P标准具TFPE
产品简介
太洛光电推出的THz法布里珀罗标准具（TFPE）是一块反射端面具有特定间距的高阻硅。高阻硅材料的标准具产品具有更好表面平整度和平行度。标准具的厚度是经过高精度测试的结果。
主要规格
材料 | HRFZ-Si |
类型 | THz F-P 标准具 |
直径 | 25.4-150mm |
通光孔径 | ≥90% |
太赫兹法布里珀罗标准具可以作为一个厚度参考值，可以应用于太赫兹时域光谱仪(THz-TDS)系统作为系统校准参考，可用于调节窄带太赫兹源，也可以用于太赫兹频段利用THz光谱方法测试厚度的应用中去。
应用案例

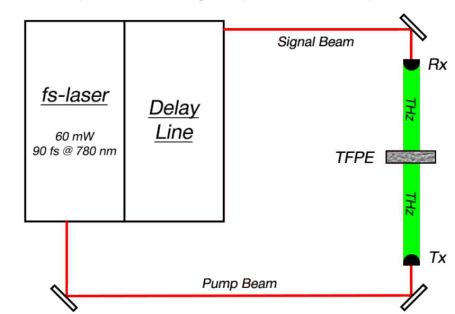

校准太赫兹时域光谱仪(THz-TDS),用于精确测量样品厚度
实验中测试了太赫兹法布里珀罗标准具（TFPE）的透射谱，根据高阻硅材料的折射率（3.416）可以精确计算出TFPE的厚度.测试到的厚度值和测试报告中的值一致，任何的偏差都将证明TDS系统需要调节。

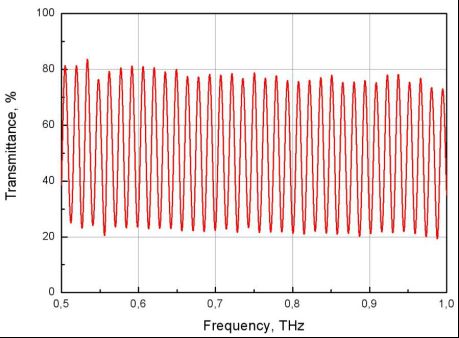

太赫兹法布里珀罗标准具（TFPE）在0.5-1THz频段的透过谱线，厚度后3.042mm
太赫兹法布里珀罗标准具产品规格
型号 | 直径 | 额定厚度 | 实际厚度 | 自由光谱范围 | 带宽 | 精细度 |
TEFP-HRFZ-Si-D25.4-T3 | 25.4mm | 3mm | 3.042mm | 14.4GHz | 5.5GHz | 2.6 |
1）实际厚度：精确测试的实际厚度，精确度0.001mm
2）自由光谱范围：是太赫兹法布里珀罗标准具（TFPE）纵模之间的频率补偿，可以根据光速 c，标准具长度 l，以及高阻硅折射率 n 计算得出。
3）精细度是自由光谱范围和带宽的比值。F=(2∙π)/(-ln (R^2 ) ) 其中R是TFPE的反射系数。
