太赫兹增透膜 THz AR Coatings
产品介绍
众所周知，由于高反射损耗，晶体材料的THz波透射率不高（HRFZ-Si的透过率只有54%，石英晶体的THz波段透过率约70%）。而THz高反膜可以用来降低反射损耗。我们提供聚乙烯（polyethylene）和聚对二甲苯（parylene）材料的膜层。我们提供针对平面镀的聚乙烯膜技术，通常只是用在窗口镜上。平面的聚对二甲苯（parylene）膜层在微电子领域是比较知名的。我们的聚对二甲苯（parylene）可以镀在平面或者球面上，因此，该技术可以用在窗口和透镜上。高透波 段可以根据客户需要定制。我们定制从60μm到1300 μm.的高透膜。
我们提供以下高透膜：
1.双面AR涂层
通常用在窗口镜或者半月透镜上。
下面的波段可以提供：
— 聚乙烯膜层 - 60-80 μm, 110-160 μm, 160-220 μm, 320-430 μm, 375-510 μm, 480-650 μm, 535-725 μm, 645-870 μm, 695-940 μm, 965-1305 μm
— 聚对二甲苯膜层 99-125 μm.
HRFZ-Si 可以镀聚乙烯膜层和聚对二甲苯膜层，而石英晶体只能镀聚对二甲苯膜层。
镀了高透膜以后，上面提到的波长可达到≥90% 的透过率。
镀聚乙烯膜层和没镀膜的HRFZ-Si 窗口镜，镀聚对二甲苯膜层和没镀膜的石英晶体窗口镜的透过率如下图：

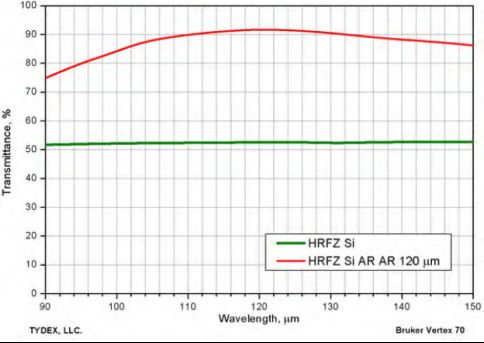

图1.А。无涂层和双面涂层HRFZ-Si窗的透射。AR涂层的中心波长位于120μm处。

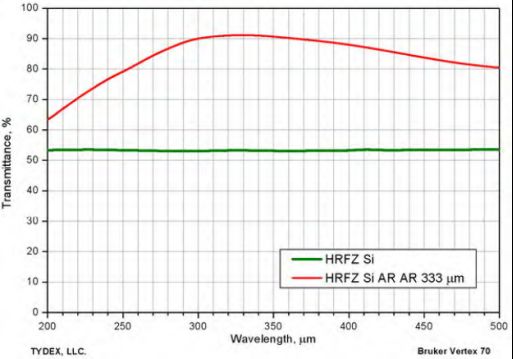

图1.B。无涂层和双面涂层HRFZ-Si窗的透射。AR涂层的中心波长位于333μm处。

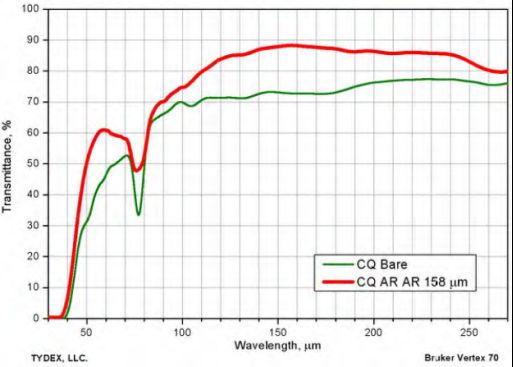

图1.С。无涂层和双面涂层石英晶体窗的透射。AR涂层的中心波长位于158μm处。
实验已经证实，聚对二甲苯涂层产品可以在低温下使用。
中心位于860μm的具有双面涂层的石英晶体窗经历了以下参数的热循环：
•从室温冷却到77K，30个循环，
•从室温冷却到4.2K，3个循环。
在热循环前后测量透射光谱
（图2A）.在显微镜下研究了聚对二甲苯涂层表面
（图2.B）*.薄膜在低温下不会降解。
透射率保持恒定。

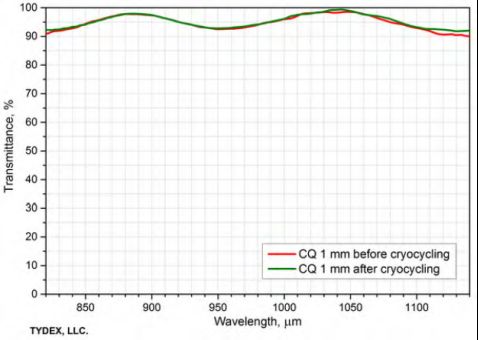

图2.А。具有双面涂层的石英晶体窗口在热循环前后的透射光谱。 *
图2.B。具有双面涂层的石英晶体窗口热循环前后的表面*
*数据由德国Erik HeinzизSupracon AG博士提供
2.单面AR涂层。
通常用于半球形透镜。平面透镜表面没有涂层，因为透镜在THz-TDS装置或超导测辐射热计中用作光导天线。目前，为某些特定应用开发了以99μm至125μm为中心的AR涂层。AR涂层使半球形透镜的透射率提高了30%。由于半球形透镜的形状很难透射，我们模拟了AR涂层和未涂层透镜的透射曲线（请参阅下文）。我们的一位客户获得的实验结果证实，由于AR涂层，透射率增加。使用单面涂层超半球透镜时，他的仪器在111μm处的功率增益约为30-50%。

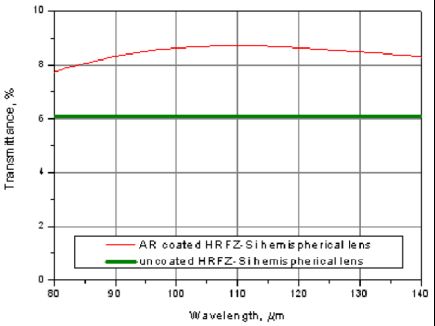

图3.无涂层和单面（球面）聚对二甲苯涂层半球形透镜的模拟透射。AR涂层的中心波长位于99-125μm。
如您所见，未涂层HRFZ-Si半球形透镜的透射率仅为6%。这与全内反射效应有关。全内反射角约为17度。由于硅的高折射率和透镜的几何形状，大部分穿透透镜的太赫兹辐射从平面透镜表面空气界面反射。因此，半球形透镜的净孔径仅为40%。考虑到客户需求的波长范围的特殊性，我们根据要求制造AR涂层窗户和镜片，通常没有现货。
