简体中文
简体中文
Polyethylene (PE)
PE是轻的弹性晶体材料。它可以加热到110°C，也可以冷却到-45 ÷ -120°C。PE拥有良好的介电特性，防腐蚀性和抗辐射性。但是，它在紫外波段和油腻的环境下不够稳定。在生物学上来讲，PE很不活跃，很容易处理。在23°C下密度为0.91-0.925 g/cm3，张力流限为8-13 MPa，弹性模数为118 - 350 MPa，在很宽的光谱范围内折射率都约为1.54。通常，高密度的polyethylene (HDPE)也来作为组件材料。除了作为厚透镜和窗口镜，薄的HDPE还可用来作为THz偏振片。我们用HDPE作为Golay Cell的窗口镜。

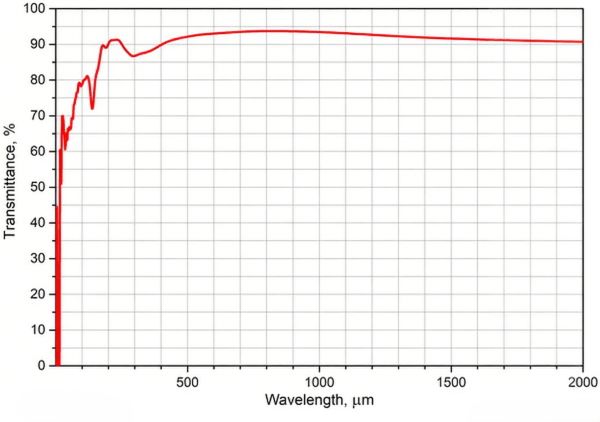

Fig. 1 Transmission of 2 mm-thick HDPE sample. THz region.
Fig. 2 Transmission of 2 mm-thick HDPE sample. NIR&MIR region.

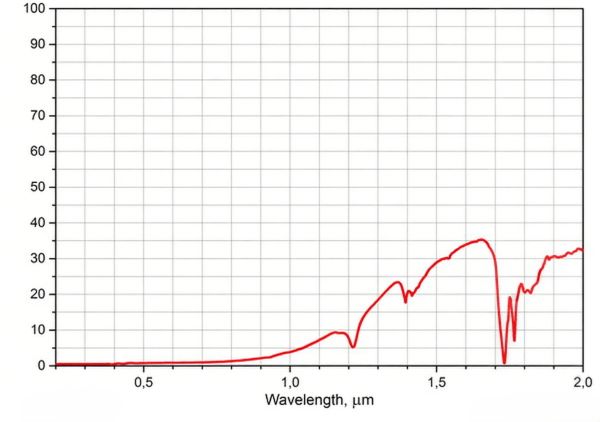

Fig. 3 Transmission of 2 mm-thick HDPE sample. VIS&NIR region.
很遗憾, HDPE对可见光的透射率非常低，因此，它不能用来作为光学系统的准直元件。
我们还应该注意到HDPE的THz透射率并不取决于温度，因此可以作为低温保持器的窗口镜。折射率的温度系数为6.2*10-4 K-1 (for the range 8-120 K)。

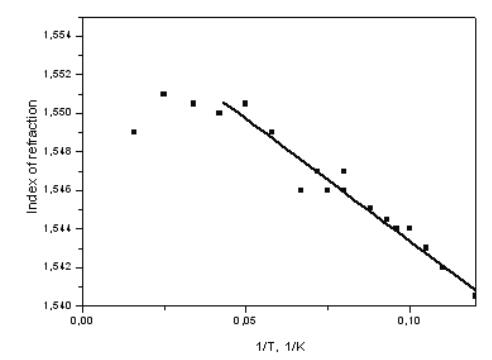

Fig. 4 Temperature dependence of refractive index (***)
在工程应用中，超高分子量聚乙烯是首选，因为与 HPDE 相比，它具有更高的耐用性和更低的摩擦系数。
在所有等级的聚乙烯中，超高分子量 PE 1000 （UHMWPE） 具有最平衡的性能。这种材料结合了出色的耐用性和出色的冲击强度，即使在低温下也是如此。它还具有良好的刚度和阻尼能力组合，并且易于焊接。它具有低吸水率，耐大多数化学品，并且易于加工。
UHMWPE 是 PTFE 的绝佳替代品，工作温度不超过 60-70°C。
典型的 UHMWPE 特性：
| 密度 | 0.93 g/cm3 |
| 吸水率，% （ISO 62） | <0.01 |
| 拉伸模量 （ISO 527） | 680 Mpa |
| 邵氏 D 硬度 （ISO 868） | 63 |
| 耐磨性（与砂浆相比） | 80 |
| 熔化温度 | 135 °C |
| 线性热膨胀系数 （DIN 53752）， 10-5K-1 | 150-230 |
| 工作温度范围（长期） | -250 - +80 °C |
| 工作温度范围（短期） | 130 °C |
| 软化温度 （ISO 306） | 79 °C |
Fig. 5. Transmittance of a 2 mm thick UHMWPE sample.。
