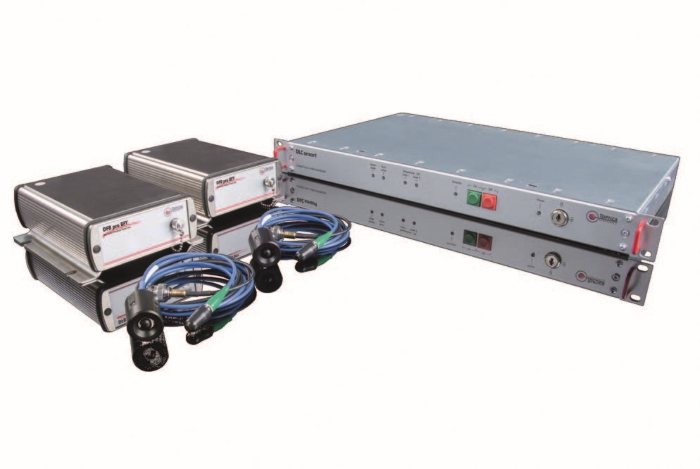

产品简介
TeraScan 平台是用于频域太赫兹光谱学的“畅销”配置。这些系统将成熟的分布反馈（DFB）二极管激光器与先进的砷化镓（GaAs）或铟镓砷（InGaAs）光电混频器技术相结合。TeraScan 780 由于采用了近红外 DFB 二极管的宽调谐范围，因而具有出色的带宽。而 TeraScan 1550 则在太赫兹功率和动态范围方面更出色。这两个系统均采用了 TOPTICA 的专有“DLC 智能”控制电子设备，并配有直观的软件界面。TeraScan 系统既适用于连续波太赫兹研究的多功能设置，也可作为系统集成商的基础单元。

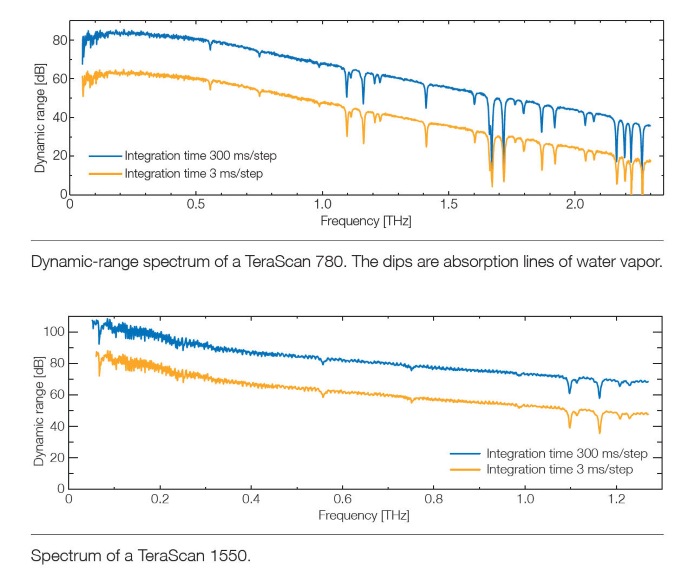

系统频谱图
技术参数
| 系统 | TeraScan 780 | TeraScan 1550 |
| 差频调谐范围 | 1.8 THz (typ. 2.0 THz) | 1.2 THz (up to 2.7 THz with Tuning Range Extension) |
| 调谐速度 | Up to 0.1 THz/s | |
| 频率精度 | < 2 GHz | |
| 最小频率步长 | < 10 MHz | |
| 太赫兹发射器 | #EK-000831, GaAs photomixer | #EK-000724, InGaAs photodiode |
| 太赫兹接收器 | #EK-000832, GaAs photomixer | #EK-000725, InGaAs photomixer |
| 天线类型 | Log-spiral | Bow-tie |
| 太赫兹偏振 | 圆偏振 | 线偏振 |
| 天线组件 | Cylindrical, ø 1” Integrated Si lens and SM/PM fiber pigtail | Cylindrical, ø 25 mm Integrated Si lens and SM/PM fiber pigtail |
| 太赫兹功率（典型） | 2 μW @ 100 GHz, 0.3 μW @ 500 GH | 100 μW @ 100 GHz, 10 μW @ 500 GHz |
| 太赫兹动态范围（300ms积分时间） | 80 dB @ 100 GHz 70 dB @ 500 GHz | 90 dB @ 100 GHz 70 dB @ 500 GHz |
| 激光器尺寸（高×宽×深）和重量 | Two DFB pro L laser heads, each with dimensions 90 x 90 x 244 mm3 (H x W x D), weight 2.8 kg | Two DFB pro BFY laser heads, each with dimensions 60 x 120 x 165 mm3 (H x W x D), weight 1 kg |
| 控制器 | DLC smart | |
| 控制器尺寸（高×宽×深）和重量 | 50 x 480 x 290 mm3, 4 kg | |
| 计算机接口 | Ethernet | |
| 软件 | Control software with GUI + Remote command interface | |
| 核心优势 | High bandwidth with one set of lasers | High terahertz power, compact laser units |

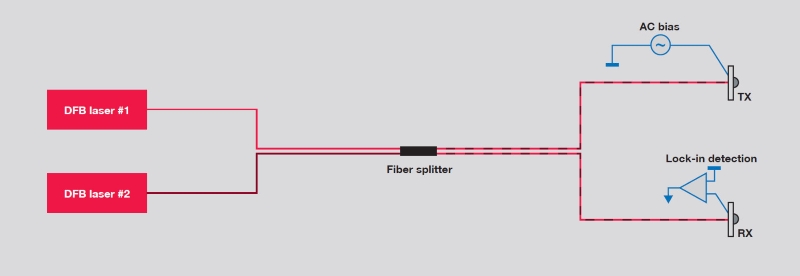

系统示意图
