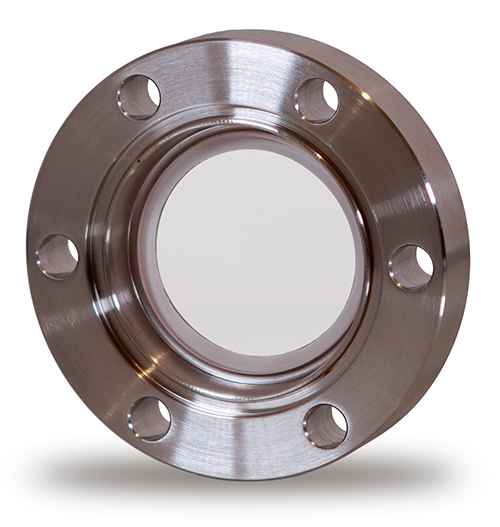

紫外级钎焊熔融石英真空视窗
最高温度：CF版本：200 °C，KF和ISO版本：150 °C
最低温度：-20°C
最大温度变化率：每分钟3°C
泄漏率：<1×10-10mbar L/s （He）
压力范围：1 bar至1×10-11 mbar
表面质量：20/10
平行度：< 3 arc minutes
平坦度：见下表
激光伤害阈值：
连续激光（CW）： 500 W/cm2@532nm
脉冲激光：2 J/cm2 @530 nm 10ps
（注：随波长、脉宽、激光类型及光学洁净度变化）
法兰材料：CF版本：304L，316LN，TI
KF及ISO版本：304L
CF视窗型号：
| 型号 | 法兰类型 | 法兰外径 | 通光孔径 | 光学材料厚度 | 法兰材料 | 焊环材料 | 平坦度* | 最高使用温度 |
| VPZ16Q | NW16CF | 34 mm 1.33" | 15 mm 0.60" | 1.5 mm 0.06" | 304L | Kovar | λ/8 | 200°C |
| VPZ16Q-LN | NW16CF | 34 mm 1.33" | 15 mm 0.60" | 1.5 mm 0.06" | 316LN | Kovar | λ/8 | 200°C |
| VPZ16Q-NM | NW16CF | 34 mm 1.33" | 15 mm 0.60" | 1.5 mm 0.06" | 316LN | Non-Magnetic | λ/8 | 200°C |
| VPZ16LAQ | NW16CF | 34 mm 1.33" | 15.5 mm 0.62" | 1.5 mm 0.06" | 304L | Kovar | λ/8 | 200°C |
| VPZ16LAQ-LN | NW16CF | 34 mm 1.33" | 15.5 mm 0.62" | 1.5 mm 0.06" | 316LN | Kovar | λ/8 | 200°C |
| VPZ38Q | NW35CF | 70 mm 2.75" | 32 mm 1.26" | 3 mm 0.12" | 304L | Kovar | λ/2 | 200°C |
| VPZ38Q-LN | NW35CF | 70 mm 2.75" | 32 mm 1.26" | 3 mm 0.12" | 316LN | Kovar | λ/2 | 200°C |
| VPZ38Q-NM | NW35CF | 70 mm 2.75" | 32 mm 1.26" | 3 mm 0.12" | 316LN | Non-Magnetic | λ/2 | 200°C |
| VPZ38LAQ | NW35CF | 70 mm 2.75" | 38 mm 1.50" | 3.5 mm 0.14" | 304L | Kovar | λ/2 | 200°C |
| VPZ38LAQ-LN | NW35CF | 70 mm 2.75" | 38 mm 1.50" | 3.5 mm 0.14" | 316LN | Kovar | λ/2 | 200°C |
| VPZ64Q | NW63CF | 114 mm 4.5" | 63 mm 2.49" | 4.5 mm 0.18" | 316LN | Kovar | λ/2 | 200°C |
| VPZ64Q-LN | NW63CF | 114 mm 4.5" | 63 mm 2.49" | 4.5 mm 0.18" | 304L | Kovar | λ/2 | 200°C |
| VPZ64Q-NM | NW63CF | 114 mm 4.5" | 63 mm 2.49" | 4.5 mm 0.18" | 316LN | Non-Magnetic | λ/2 | 200°C |
| VPZ100Q | NW100CF | 152 mm 6.0" | 89 mm 3.51" | 6 mm 0.24" | 304L | Kovar | λ/2 | 200°C |
| VPZ100Q-LN | NW100CF | 152 mm 6.0" | 89 mm 3.51" | 6 mm 0.24" | 316LN | Kovar | λ/2 | 200°C |
| VPZ100Q-NM | NW100CF | 152 mm 6.0" | 89 mm 3.51" | 6 mm 0.24" | 316LN | Non-Magnetic | λ/2 | 200°C |
| VPZ150Q | NW150CF | 203 mm 8.0" | 136 mm 5.36" | 9.5 mm 0.38" | 304L | Kovar | λ/2 | 200°C |
| VPZ150Q-LN | NW150CF | 203 mm 8.0" | 136 mm 5.36" | 9.5 mm 0.38" | 316LN | Kovar | λ/2 | 200°C |
| VPZ150Q-NM | NW150CF | 203 mm 8.0" | 136 mm 5.36" | 9.5 mm 0.38" | 316LN | Non-Magnetic | λ/2 | 200°C |
| VPZ200Q | NW200CF | 254 mm 10.0" | 136 mm 5.36" | 9.5 mm 0.38" | 304L | Kovar | λ/2 | 200°C |
| VPZ200Q-183 | NW200CF | 254 mm 10.0" | 183 mm 7.21" | 10 mm 0.40" | 304L | Kovar | λ/2 | 200°C |
| VPZ200Q-183-LN | NW200CF | 254 mm 10.0" | 183 mm 7.21" | 10 mm 0.40" | 316LN | Kovar | λ/2 | 200°C |
KF视窗型号：
| 型号 | 法兰类型 | 法兰外径 | 通光孔径 | 光学材料厚度 | 法兰材料 | 焊环材料 | 平坦度* | 最高使用温度 |
| KVPZ16Q | KF16 | 30 mm 1.20" | 15 mm 0.60" | 1.5 mm 0.06" | 304L | Kovar | λ/8 | 150℃ |
| KVPZ25Q-16LA | KF25 | 40 mm 1.60" | 15.5 mm 0.62" | 1.5 mm 0.06" | 304L | Kovar | λ/8 | 150℃ |
| KVPZ40-32Q | KF40 | 55 mm 2.20" | 32 mm 1.26" | 3 mm 0.12" | 304L | Kovar | λ/2 | 150℃ |
| KVPZ40Q | KF40 | 55 mm 2.20" | 38 mm 1.50" | 3 mm 0.12" | 304L | Kovar | λ/8 | 150℃ |
| KVPZ50Q | KF50 | 75 mm 3.00" | 38 mm 1.50" | 3.5 mm 0.14" | 316LN | Kovar | λ/8 | 150℃ |
ISO视窗型号：
| 型号 | 法兰类型 | 法兰外径 | 通光孔径 | 光学材料厚度 | 法兰材料 | 焊环材料 | 平坦度* | 最高使用温度 |
| ISO63QVPZ | ISO63 | 95 mm 3.80" | 38 mm 1.50" | 3.5 mm 0.14" | 304L | Kovar | λ/2 | 150℃ |
| ISO100QVPZ | ISO100 | 130 mm 5.20" | 63 mm 2.49" | 4.5 mm 0.18" | 304L | Kovar | λ/2 | 150℃ |
| ISO160QVPZ | ISO160 | 180 mm 7.10" | 89 mm 3.51" | 6 mm 0.24" | 304L | Kovar | λ/2 | 150℃ |
