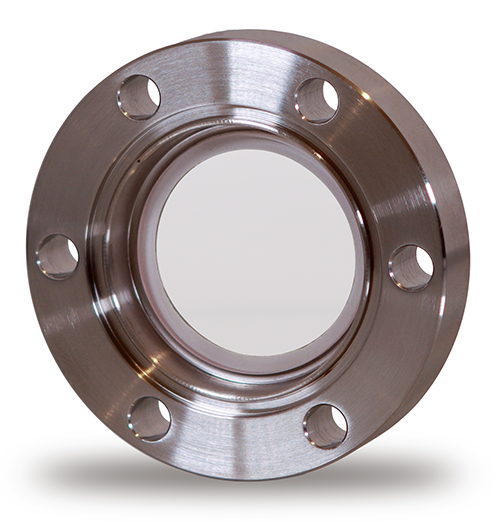

钎焊蓝宝石视窗

钎焊蓝宝石视窗

立即咨询

产品详情

200°C 蓝宝石视窗

封条类型：钎焊

最高温度：CF版本：200 °C，KF和ISO版本：150 °C

最低温度：-20 °C

最大温度变化率：每分钟3 °C

泄漏率：<1×10-10mbar L/s （He）

压力范围：1 bar至1×10-11 mbar

表面质量：60/40

平行度：< 3 arc minutes

法兰材料：

CF 版本：304L，316LN，TI

KF 和 ISO 版本：304L

300°C蓝宝石视窗（仅DN16CF和DN40CF法兰）

封条类型：钎焊

最高温度：300°C

最低温度：-20°C

最大温度变化率：每分钟3°C

泄漏率：<1×10-10mbar L/s （He）

压力范围：1 bar至1×10-11 mbar

表面质量：60/40

平行度：< 3 arc minutes

法兰材料：304L，316L

CF视窗型号：

型号	法兰类型	法兰外径	通光孔径	光学材料厚度	法兰材料	焊环材料	平坦度*	最高使用温度
VPZ16S	NW16CF	34 mm 1.33"	15 mm 0.60"	1.5 mm 0.06"	304L	Kovar	8λ	300°C
VPZ16S-LN	NW16CF	34 mm 1.33"	15 mm 0.60"	1.5 mm 0.06"	316LN	Kovar	8λ	300°C
VPZ16S-NM	NW16CF	34 mm 1.33"	15 mm 0.60"	1.5 mm 0.06"	316LN	Non-magnetic	8λ	200°C
VPZ16S-200	NW16CF	34 mm 1.33"	15 mm 0.60"	1.5 mm 0.06"	304L	Kovar	8λ	200°C
VPZ16S-LN-200	NW16CF	34 mm 1.33"	15 mm 0.60"	1.5 mm 0.06"	316LN	Kovar	8λ	200°C
VPZ16S-NM-200	NW16CF	34 mm 1.33"	15 mm 0.60"	1.5 mm 0.06"	316LN	Non-magnetic	8λ	200°C
VPZ38S-LN	NW35CF	70 mm 2.75"	32 mm 1.30"	1.5 mm 0.06"	316LN	Kovar	8λ	300°C
VPZ38S-NM	NW35CF	70 mm 2.75"	32 mm 1.30"	1.5 mm 0.06"	316LN	Non-magnetic	8λ	200°C
VPZ38LAS	NW35CF	70 mm 2.75"	38 mm 1.50"	3.5 mm 0.14"	304L	Kovar	8λ	300°C
VPZ38LAS-LN	NW35CF	70 mm 2.75"	38 mm 1.50"	3.5 mm 0.14"	316LN	Kovar	8λ	300°C
VPZ38S-200	NW35CF	70 mm 2.75"	32 mm 1.30"	1.5 mm 0.06"	304L	Kovar	8λ	200°C
VPZ38LAS-200	NW35CF	70 mm 2.75"	38 mm 1.50"	3.5 mm 0.14"	304L	Kovar	8λ	200°C
VPZ38S-LN-200	NW35CF	70 mm 2.75"	32 mm 1.30"	1.5 mm 0.06"	316LN	Kovar	8λ	200°C
VPZ38LAS-LN-200	NW35CF	70 mm 2.75"	38 mm 1.50"	3.5 mm 0.14"	316LN	Kovar	8λ	200°C
VPZ38S-NM-200	NW35CF	70 mm 2.75"	32 mm 1.30"	1.5 mm 0.06"	316LN	Non-magnetic	8λ	200°C
VPZ64S-200	NW63CF	114 mm 4.5"	63 mm 2.50"	2.0 mm 0.08"	304L	Kovar	8λ	200°C
VPZ64S-LN-200	NW63CF	114 mm 4.5"	63 mm 2.50"	2.0 mm 0.08"	316LN	Kovar	8λ	200°C
VPZ64S-NM-200	NW63CF	114 mm 4.5"	63 mm 2.50"	2.0 mm 0.08"	316LN	Non-magnetic	8λ	200°C
VPZ100S-200	NW100CF	152 mm 6.0"	89 mm 3.60"	2.5 mm 0.10"	304L	Kovar	8λ	200°C
VPZ100S-LN-200	NW100CF	152 mm 6.0"	89 mm 3.60"	2.5 mm 0.10"	316LN	Kovar	8λ	200°C
VPZ100S-NM-200	NW100CF	152 mm 6.0"	89 mm 3.60"	2.5 mm 0.10"	316LN	Non-magnetic	8λ	200°C
VPZ150S-200	NW150CF	203 mm 8.0"	136 mm 5.40"	4.0 mm 0.15"	304L	Kovar	8λ	200°C
VPZ150S-LN-200	NW150CF	203 mm 8.0"	136 mm 5.40"	4.0 mm 0.15"	316LN	Kovar	8λ	200°C
VPZ150S-NM-200	NW150CF	203 mm 8.0"	136 mm 5.40"	4.0 mm 0.15"	316LN	Non-magnetic	8λ	200°C
VPZ200S-200	NW200CF	254 mm 10.0"	136 mm 5.40"	9.5 mm 0.37"	304L	Kovar	8λ	200°C

KF视窗型号：

型号	法兰类型	法兰外径	通光孔径	光学材料厚度	法兰材料	焊环材料	平坦度*	最高使用温度
KVPZ16S-200	KF16	30 mm 1.2"	15 mm 0.60"	1.5 mm 0.06"	304L	Kovar	8λ	150°C
KVPZ25S-200	KF25	40 mm 1.60"	15.5 mm 0.62"	1.5 mm 0.06"	304L	Kovar	8λ	150°C
KVPZ40-32S-200	KF40	55 mm 2.20"	32 mm 1.26"	3 mm 0.12"	304L	Kovar	8λ	150°C
KVPZ40S-200	KF40	55 mm 2.20"	38 mm 1.50"	3.5 mm 0.14"	304L	Kovar	8λ	150°C
KVPZ50S-200	KF50	75 mm 3.00"	38 mm 1.50"	3.5 mm 0.14"	304L	Kovar	8λ	150°C

ISO视窗型号：

型号	法兰类型	法兰外径	通光孔径	光学材料厚度	法兰材料	焊环材料	平坦度*	最高使用温度
ISO63SVPZ-200	ISO63	95 mm 3.80"	38 mm 1.50"	3.5 mm 0.14"	304L	Kovar	8λ	150°C
ISO100SVPZ-200	ISO100	130 mm 5.20"	63 mm 2.49"	4.5 mm 0.18"	304L	Kovar	8λ	150°C
ISO160SVPZ-200	ISO160	180 mm 7.10"	89 mm 3.51"	6 mm 0.24"	304L	Kovar	8λ	150°C
