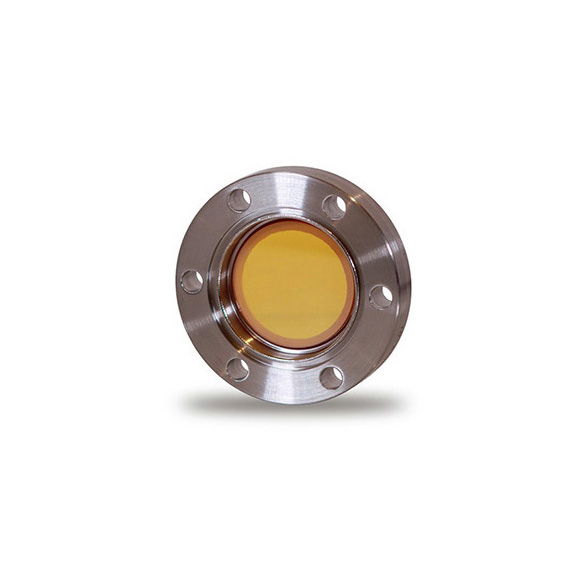

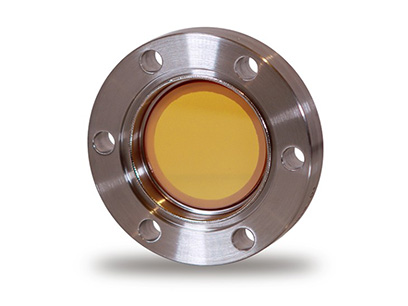

硒化锌零长度真空视窗
密封类型：粘合
最高温度：120℃
最低温度：-20 °C
最大温度变化率：每分钟3°C
泄漏率：<1×10E-10mbar L/s （He）
压力范围：1 bar至1×10E-9 mbar
表面质量：60/40
平行度：< 3 arc minutes
法兰材料：CF 版本：304L，316LN
KF 和 ISO 版本：304L
CF视窗型号：
型号 | 法兰类型 | 法兰外径 | 通光孔径 | 光学材料厚度 | 法兰材料 | 焊环材料 | 平坦度* | 最高使用温度 |
| BVPZ16ZNSE | NW16CF | 34 mm 1.33" | 15 mm 0.60" | 1.5 mm 0.06" | 304L | Kovar | 2λ | 120°C |
| BVPZ16ZNSE-LN | NW16CF | 34 mm 1.33" | 15 mm 0.60" | 1.5 mm 0.06" | 316LN | Kovar | 2λ | 120°C |
| BVPZ16ZNSE-NM | NW16CF | 34 mm 1.33" | 15 mm 0.60" | 1.5 mm 0.06" | 316LN | Non-Magnetic | 2λ | 120°C |
| BVPZ38ZNSE | NW35CF | 70 mm 2.75" | 32 mm 1.26" | 3 mm 0.12" | 304L | Kovar | 2λ | 120°C |
| BVPZ38ZNSE-LN | NW35CF | 70 mm 2.75" | 32 mm 1.30" | 3 mm 0.12" | 316LN | Kovar | 2λ | 120°C |
| BVPZ38ZNSE-NM | NW35CF | 70 mm 2.75" | 32 mm 1.26" | 3 mm 0.12" | 316LN | Non-Magnetic | 2λ | 120°C |
| BVPZ38LAZNSE | NW35CF | 70 mm 2.75" | 38 mm 1.50" | 3.5 mm 0.14" | 304L | Kovar | 2λ | 120°C |
| BVPZ38LAZNSE-LN | NW35CF | 70 mm 2.75" | 38 mm 1.50" | 3.5 mm 0.14" | 316LN | Kovar | 2λ | 120°C |
| BVPZ64ZNSE | NW63CF | 114 mm 4.5" | 63 mm 2.49" | 5 mm 0.20" | 304L | Kovar | 2λ | 120°C |
| BVPZ64ZNSE-LN | NW63CF | 114 mm 4.5" | 63 mm 2.49" | 5 mm 0.20" | 316LN | Kovar | 2λ | 120°C |
| BVPZ64ZNSE-NM | NW63CF | 114 mm 4.5" | 63 mm 2.49" | 5 mm 0.20" | 316LN | Non-Magnetic | 2λ | 120°C |
| BVPZ100ZNSE | NW100CF | 152 mm 6.0" | 89 mm 3.51" | 6 mm 0.24" | 304L | Kovar | 2λ | 120°C |
| BVPZ100ZNSE-LN | NW100CF | 152 mm 6.0" | 89 mm 3.51" | 6 mm 0.24" | 316LN | Kovar | 2λ | 120°C |
| BVPZ100ZNSE-NM | NW100CF | 152 mm 6.0" | 89 mm 3.51" | 6 mm 0.24" | 316LN | Non-Magnetic | 2λ | 120°C |
| BVPZ150ZNSE | NW150CF | 203 mm 8.0" | 136 mm 5.36" | 9.5 mm 0.38" | 304L | Kovar | 2λ | 120°C |
| BVPZ150ZNSE-LN | NW150CF | 203 mm 8.0" | 136 mm 5.36" | 9.5 mm 0.38" | 316LN | Kovar | 2λ | 120°C |
| BVPZ150ZNSE-NM | NW150CF | 203 mm 8.0" | 136 mm 5.36" | 9.5 mm 0.38" | 316LN | Non-Magnetic | 2λ | 120°C |
| BVPZ200ZNSE | NW200CF | 254 mm 10.0" | 136 mm 5.36" | 9.5 mm 0.38" | 304L | Kovar | 2λ | 120°C |
KF视窗型号：
| 型号 | 法兰类型 | 法兰外径 | 通光孔径 | 光学材料厚度 | 法兰材料 | 焊环材料 | 平坦度* | 最高使用温度 |
| BKVPZ16ZNSE | KF16 | 30 mm 1.2" | 15 mm 0.60" | 1.5 mm 0.06" | 304L | Kovar | 2λ | 120°C |
| BKVPZ25-16ZNSE | KF25 | 40 mm 1.60" | 15.5 mm 0.62" | 1.5 mm 0.06" | 304L | Kovar | 2λ | 120°C |
| BKVPZ40-32ZNSE | KF40 | 55 mm 2.20" | 32 mm 1.26" | 3 mm 0.12" | 304L | Kovar | 2λ | 120°C |
| BKVPZ40ZNSE | KF40 | 55 mm 2.20" | 38 mm 1.50" | 3.5 mm 0.14" | 304L | Kovar | 2λ | 120°C |
| BKVPZ50ZNSE | KF50 | 75 mm 3.00" | 38 mm 1.50" | 3.5 mm 0.14" | 304L | Kovar | 2λ | 120°C |
ISO视窗型号：
| 型号 | 法兰类型 | 法兰外径 | 通光孔径 | 光学材料厚度 | 法兰材料 | 焊环材料 | 平坦度* | 最高使用温度 |
| BISO63VPZZNSE | ISO63 | 95 mm 3.80" | 38 mm 1.50" | 3.5 mm 0.14" | 304L | Kovar | 2λ | 120°C |
| BISO100VPZZNSE | ISO100 | 130 mm 5.20" | 63 mm 2.49" | 5 mm 0.20" | 304L | Kovar | 2λ | 120°C |
| BISO160VPZZNSE | ISO160 | 180 mm 7.10" | 89 mm 3.51" | 6 mm 0.24" | 304L | Kovar | 2λ | 120°C |
