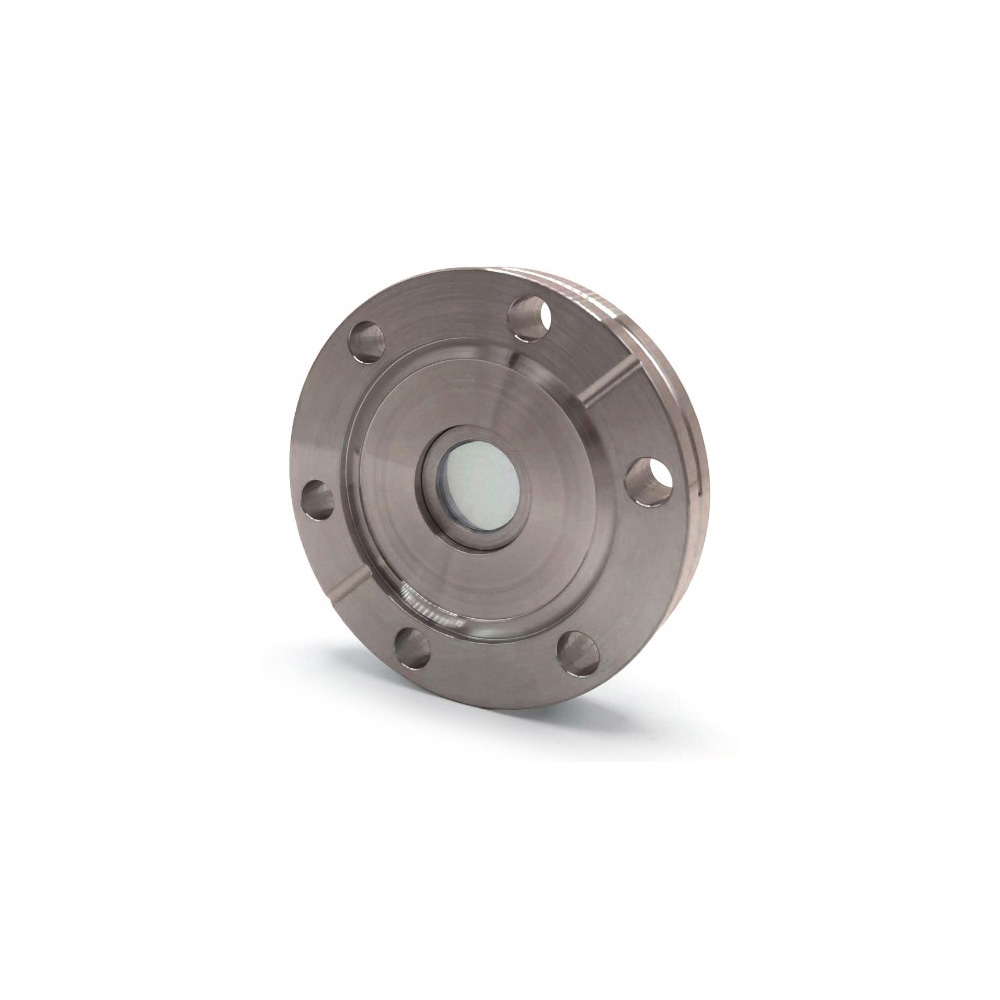

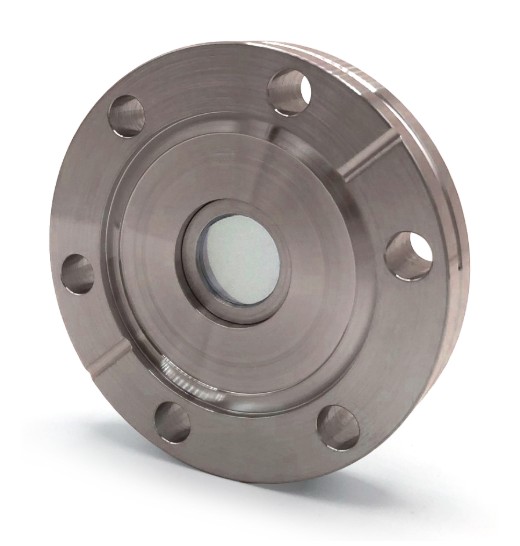

钎焊金刚石零长度真空视窗
封条类型：钎焊
最高温度：450 °C
最低温度：-20 °C
最大温度变化率：每分钟3 °C
泄漏率：<1×10E-10mbar L/s （He）
压力范围：1 bar至1×10E-11 mbar
法兰材料：304L，316LN
CF视窗型号：
光学型
型号 | 法兰类型 | 法兰外径 | 通光孔径 | 光学材料厚度 | 法兰材料 | 焊环材料 | 平坦度* | 最高使用温度 |
| VPZ16CVDD | NW16CF | 34 mm 1.33" | 15 mm 0.60" | 0.4 mm 0.016" | 304L | Kovar | Optical | 350°C |
| VPZ16CVDD-LN | NW16CF | 34 mm 1.33" | 15 mm 0.60" | 0.4 mm 0.016" | 316LN | Kovar | Optical | 450°C |
| VPZ38-15CVDD | NW35CF | 70 mm 2.75" | 15 mm 0.60" | 0.4 mm 0.016" | 304L | Kovar | Optical | 350°C |
| VPZ38-15CVDD-LN | NW35CF | 70 mm 2.75" | 15 mm 0.60" | 0.4 mm 0.016" | 316LN | Kovar | Optical | 450°C |
| VPZ38-20CVDD | NW35CF | 70 mm 2.75" | 20 mm 0.79" | 0.5 mm 0.020" | 304L | Kovar | Optical | 350°C |
| VPZ38-20CVDD-LN | NW35CF | 70 mm 2.75" | 20 mm 0.79" | 0.5 mm 0.020" | 316LN | Kovar | Optical | 450°C |
X 射线型
| 型号 | 法兰类型 | 法兰外径 | 通光孔径 | 光学材料厚度 | 法兰材料 | 焊环材料 | 平坦度* | 最高使用温度 |
| VPZ16CVDDX | NW16CF | 34 mm 1.33" | 15 mm 0.60" | 0.4 mm 0.016" | 304L | Kovar | X-Ray | 350°C |
| VPZ16CVDDX-LN | NW16CF | 34 mm 1.33" | 15 mm 0.60" | 0.4 mm 0.016" | 316LN | Kovar | X-Ray | 450°C |
| VPZ38-15CVDDX | NW35CF | 70 mm 2.75" | 15 mm 0.60" | 0.4 mm 0.016" | 304L | Kovar | X-Ray | 350°C |
| VPZ38-15CVDDX-LN | NW35CF | 70 mm 2.75" | 15 mm 0.60" | 0.4 mm 0.016" | 316LN | Kovar | X-Ray | 450°C |
| VPZ38-20CVDDX | NW35CF | 70 mm 2.75" | 20 mm 0.79" | 0.5 mm 0.020" | 304L | Kovar | X-Ray | 350°C |
| VPZ38-20CVDDX-LN | NW35CF | 70 mm 2.75" | 20 mm 0.79" | 0.5 mm 0.020" | 316LN | Kovar | X-Ray | 450°C |
