一、产品基础说明

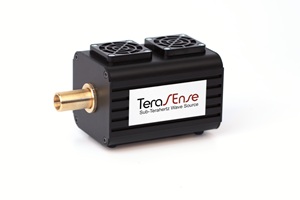

Terasense的100GHz太赫兹波源是全系列固定频率发生器中功率最高、市场应用最广泛的产品。该产品标称频率为 100GHz，实际工作频率约 96GHz（误差 ±2GHz）。该参数特性已为广大客户熟知，除此之外，这款太赫兹发生器在调制应用方面也收到了大量咨询。
尽管我司持续更新配套视频指导文件与详细使用手册，但仍有客户提出诸多手册未覆盖的技术问题。本文汇总客户高频疑问及专业技术解答，供用户参考使用。
二、常见技术问题及解答
问题 1：产品手册提及该太赫兹源可采用 5V 方波进行调制，此处 5V 具体指峰峰值电压，还是 0V 至 5V 电平的方波？
解答：该设备采用负逻辑调制：调制电压为 0V 时，射频（RF）输出开启；调制电压为 + 5V 时，射频（RF）输出关闭。调制阈值电压区间为 2V~3V。调制信号会经过 1kΩ 电阻，接入隔离型光耦器件。
问题 2：射频开启指示灯不同颜色（绿色 / 橙色）分别代表什么含义？指示灯亮灭、颜色切换的触发条件是什么？
解答：指示灯状态分为无调制和带调制两种工作场景，不同灯光颜色对应不同设备状态，具体定义如下：
>无调制
绿色灯：雪崩二极管（IMPATT）工作状态基本正常，设备通常可正常对外输出射频信号（部分隐性故障无法通过该指示灯识别）。
黄色（橙色）灯：雪崩二极管（IMPATT）出现故障，请联系厂商进行检修。
红色灯：设备过热。需等待设备充分降温，随后断电并重新上电尝试恢复。
>带调制
射频开启指示灯会在绿色与黄色之间交替闪烁，最终呈现的混合颜色由调制信号的占空比和频率决定。设备处于调制工作状态时，无需参考指示灯颜色判断故障。
问题 3：该太赫兹源调制状态下的上升沿、下降沿时序参数是否有官方数据？

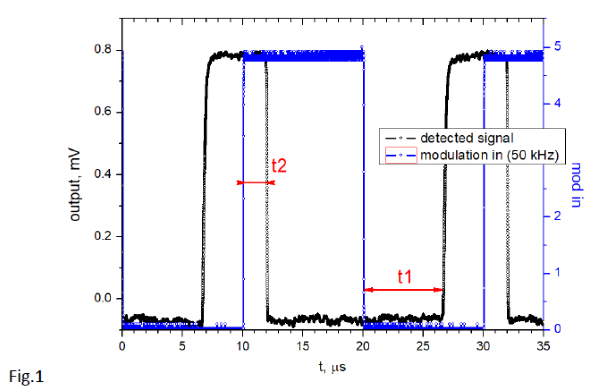

>调制频率与时序基础参数产品手册标注该设备最高调制频率为 10kHz。设备本身的通断切换时长较短，典型值低于 2μs。但输入调制信号的上升/下降沿，与输出信号的对应变化之间存在固定时延（见图 1），且设备为负逻辑控制。

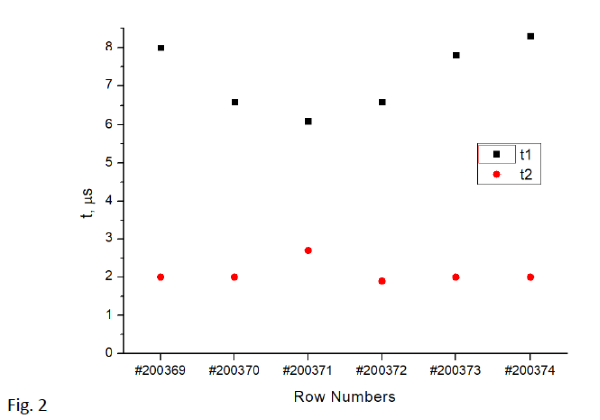

信号上升沿时延与下降沿时延并不相等，当提升调制频率时，输出信号的占空比会随之发生偏移。同时，不同单台设备的时延参数存在个体差异（见图 2）。该类时延参数不属于出厂常规检测项目，因此无法提供单台设备的精准时延数值。
>高速调制的弊端该设备通过直接通断二极管实现调制功能，此过程会产生频率瞬变现象（啁啾效应）：在数微秒的过渡阶段内，输出频率波动幅度最高可达 1GHz。若采用高速调制，输出信号频谱会严重失真。因此不建议对该设备使用高频率调制信号。
>高速纯净调制方案若需实现高速、低失真的调制效果，建议搭配外置 PIN 调制器使用，我司可配套提供该器件。
三、补充说明
若您在使用 TeraSense 全系列太赫兹产品过程中存在其他技术疑问，我司技术团队将竭诚为您解答。
